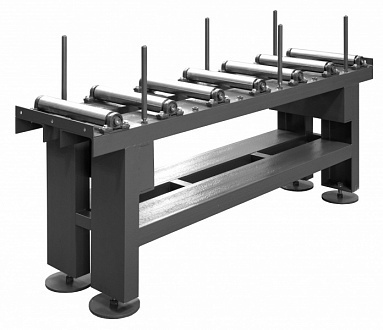

Рольганг усиленный STALEX 2000 мм
Описание
Рольганги - роликовые столы, предназначенные для подачи заготовок к станку, в зону резания и отвода после пиления от станка длинных заготовок.
Конструкция рольгангов представляет собой раму в виде стола, которая установлена на опорах. В раме закреплены оси параллельно расположенных труб или роликов, которые вращаясь в подшипниках подводят/отводят деталь от станка.
Описание рольганга
- Валы цельные, изготовлены из 45 стали, диаметром 67мм.
- В качестве опоры для валов используются корпусные подшипники UCP 204.
- Радиальная нагрузка на каждый подшипник превышает 1000кг, при 50 об/мин.
- В качестве ограничителей используется цельный кругляк 25мм с резьбой с одной стороны М16.
- Ограничители крепятся к швеллеру с помощью гайки М16.
- В комплекте поставки – 6-ть ограничителей.
- На верхнем швеллере имеются свободные отверстия для возможности установки упоров в удобном месте.
- Рольганг имеет регулировку по высоте от 780 мм до 820 мм.
Технические характеристики
| Рольганг усиленный Stalex 2000 мм | |
|---|---|
| Длина, мм | 2000 |
| Ширина роликов, мм | 430 |
| Грузоподъемность, т | 4 (на общую длину) |
| Минимальная высота, мм | 780 |
| Максимальная высота, мм | 820 |
