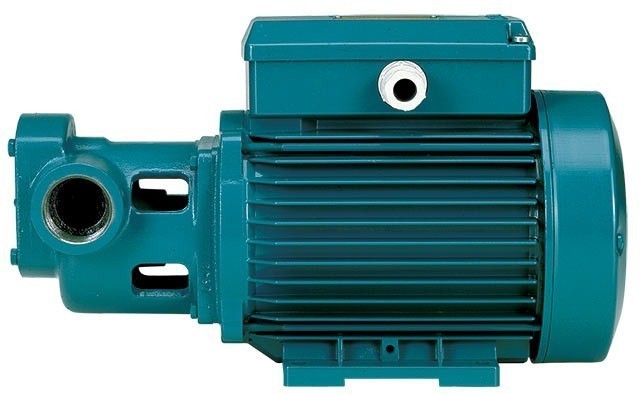

Шестеренчатые насосы
Конструкция:
- Зубчатые объемные моноблочные насосы.
- Корпус насоса со всасывающими и расположенным на одной и той же оси подающими патрубками с одинаковым диаметром (многорядное использование).
Применение:
Для горючих масел и смазочных жидкостей.
Эксплуатационные ограничения:
- Кинематическая вязкость от 30 мм²/с (4° Е) до 120 мм²/с (15° Е)
- Температура жидкости не более 90° C.
- Температура окружающего воздуха не более 40° С.
- Манометрическая высота всасывания не более 4 м.
- Непрерывный режим эксплуатации.
Электродвигатель:
- Асинхронный четырехполюсный электродвигатель, частота 50 Гц (число оборотов n=1450 в мин.).
- I 25/4, IR 25/4, IRR 25/4E: трехфазный — 230/400 В ±10%.
- IM 25/4: монофазный 230 В ±10%.
- Изоляция класса «F».
- Защитное устройство IP 54.
- Конструкция в соответствии со стандартами IEC 34.
Специальные исполнения под заказ:
- Для работы под другими напряжениями.
- Для работы с частотой 60 Гц.
- С защитным устройством IP 55.
- Для работы в среде с более высокой температурой.
Конструкционные материалы:
| Составная часть | Материал |
|---|---|
| Корпус насоса | Чугун GJL 200 EN 1561 |
| Зубчатые колеса | Сталь 18 Ni Cr Mo 5 UNI 8550 |
| Валы | Сталь 18 Ni Cr Mo 5 UNI 8550 |
| Радиальные уплотнение вала | Viton |
Технические характеристики:
| Подача, Q (м³/ч) | 0,6 |
|---|---|
| Напор, Н (м) | 20 - 50 |
| Мощность двигателя, кВт | 0,25 - 0,75 |
| Номинальное число оборотов, об/мин | 2900 |
| Номинальный диаметр подающего раструба DN | G 1 |
