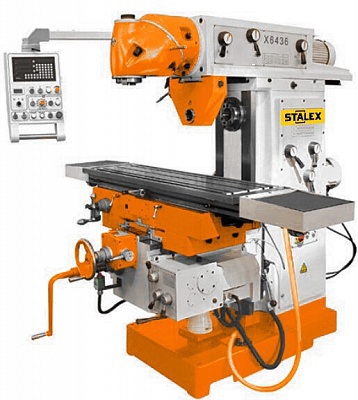

Широкоуниверсальный фрезерный станок STALEX X6436A
Описание
Широкоуниверсальный фрезерный станок X6436A с поворачивающимся на ±35° столом, с вертикальной поворачивающейся 360° фрезерной головкой, закреплённой на перемещающемся хоботе станка, разделенными приводами шпинделя и подач. Станок предназначен для выполнения широкого спектра фрезерных операций позволительных немалыми технологическими возможностями, как с использованием горизонтального шпинделя, так и с применением инструмента, закрепляемого в вертикальной фрезерной головке. Способный поворачиваться на угол ±35° стол, позволяет фрезеровать с помощью делительной головки шнеки, червяки и другие подобные детали. А выдвигающийся хобот с поворотным вертикальным шпинделем значительно расширяет возможности при фрезеровании деталей.Особенности
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Горизонтальный и вертикальный шпиндели
- Высокая жесткость конструкции станка
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное пере-мещение стола(Сервомоторы)
- Цифровая индикация перемещения по оси X, Y, Z
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Поворотный по горизонтали стол ±35°
- Централизованная система смазки фрезер-ного стола
- Стандарт СЕ
Технические характеристики
| STALEX X6436A | |
| Размер стола | 1320×360 мм |
| Т-образные пазы | 3×14×95 |
| Перемещения стола X, Y | 1000×300 мм |
| Максимальная нагрузка стола | 400 кг |
| Внутренний, посадочный конус шпинделя | ISO50 |
| Частота вращения шпинделя (вертикальный/горизонтальный),12 | 58…1800 об/ мин(H) 60-1750 об/мин(V) |
| Расстояние торец шпинделя/стол | 170-590 мм |
| Расстояние от оси шпинделя до колонны | 230-650 мм |
| Ход консоли | 230-730 мм |
| Расстояния от оси горизонтального шпинделя до поверхности стола | 30…400 мм |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота | 175 мм |
| Рабочие подачи X, Y, Z | (8) 25…800 мм/мин |
| (8) 25…800 мм/мин | |
| (8) 8…267 мм/мин | |
| Ускоренные подачи X, Y, Z | 1200/1200/400 мм/мин |
| Угол поворота стола | ±35° |
| Угол поворота поворотной головкой | 360° |
| Расстояние перемещения выдвижного хобота | 500 мм |
| Мощность эл. двигателя гл. привода | 4,0 кВт |
| Мощность эл. двигателя привода подач (Серво) | 1,8 кВт |
| Крутящий момент двигателя подач | 11,5 Н м |
| Мощность эл. двигателя системы СОЖ | 0,9 кВт |
| Габаритные размеры | 2070×2025×2020 мм |
| Масса | 2480 кг |
