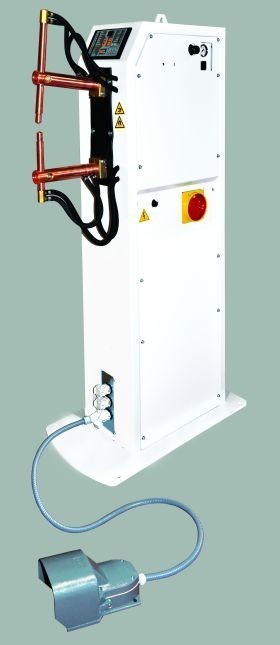

Стационарные сварочные машины c пневматическим приводом № 4645N-4649N - 16-25 кВА, машина контактной сварки 4645E
Общие данные
- Регулируемый вылет плеч.
- Медно-хромовые электрододержатели, рассчитанные на длительный срок службы при тяжелых режимах ра-боты, для прямой и угловой установки электродов.
- Регулируемый ход электродов.
- Трансформатор залитый эпоксидной смолой.
- Водоохлаждаемые трансформатор, плечи, электроды и электрододержатели.
- Встроенный микропроцессорный блок управления сварочными параметрами.
- Пневматический цилиндр, не требующий смазки.
- Регулировка усилия на электродах при помощи воздушного фильтра-регулятора с полуавтоматической сис-темой слива конденсата.
- Клапаны регулировки скорости смыкания и раскрытия электродов, глушители шума выпуска воздуха.
- Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки.
- Возможность установки второй электрической педали управления Арт. 70462. Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по пара-метрам типов сварочных работ на одной детали.
Параметры и технические характеристики (в соответствии с EN50063-ISO-669)
| Изделие | 4645E | 4646E | 4647E | 4648E | 4649E | |
|---|---|---|---|---|---|---|
|
Пневматический привод |
• |
• |
• |
• |
• |
|
|
Регулируемый вылет плеч |
• |
• |
• |
• |
• |
|
|
Номинальная мощность при ПВ=50% |
кВА |
16 |
20 |
20 |
25 |
25 |
|
Максимальная мощность при сварке |
кВА |
35 |
48 |
39 |
68 |
55 |
|
Напряжение холостого хода вторичного контура |
В |
3,4 |
4 |
4 |
4,6 |
4,6 |
|
Максимальный ток КЗ |
кА |
12,5 |
14,5 |
12 |
18 |
14,5 |
|
Максимальный сварочный ток сварке легких сплавов |
кА |
- |
- |
- |
16,3 |
- |
|
Максимальный сварочный ток при сварке стали |
кА |
10 |
11,6 |
9,6 |
14,4 |
11,6 |
|
Термоток при ПВ=100% |
кА |
3,3 |
3,5 |
3,5 |
3,8 |
3,8 |
|
Питание |
*В |
400 |
400 |
400 |
400 |
400 |
|
Предохранители замедленного действия |
А |
50 |
63 |
63 |
80 |
80 |
|
Максимальное сечение кабеля при длине |
мм2 |
6 |
10 |
10 |
16 |
16 |
|
Класс изоляции |
F |
F |
F |
F |
F |
F |
|
Давление сжатого воздуха |
**бар |
6,5-10 |
6,5-10 |
6,5-10 |
6,5-10 |
6,5-10 |
|
Расход на 100 точек |
Н/м3 |
4,3 |
4,3 |
4,3 |
4,3 |
4,3 |
|
Минимальный вылет плеч |
мм |
230 |
230 |
380 |
230 |
380 |
|
Максимальное усилие на электродах |
даН |
240 |
240 |
165 |
240 |
165 |
|
Ход электродов |
мм |
8-44 |
8-44 |
10-60 |
8-44 |
10-60 |
|
Максимальный вылет плеч |
мм |
550 |
550 |
700 |
550 |
700 |
|
Максимальное усилие на электродах |
даН |
115 |
115 |
90 |
115 |
90 |
|
Ход электродов |
мм |
15-85 |
15-85 |
15-105 |
15-85 |
15-105 |
|
Ток КЗ при максимальном вылете плеч |
кА |
8,4 |
10 |
8,8 |
13 |
10,5 |
|
Расход воды |
л/мин |
2,5 |
3 |
3 |
3,7 |
3,7 |
|
Минимальное давление воды |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
Уровень шума при работе |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Условия измерения |
(мм) |
20 |
20 |
20 |
20 |
20 |
|
Масса нетто |
кг |
133 |
141 |
144 |
143 |
146 |
|
Габариты в картонной упаковке |
см |
33 х 80 х 123 |
||||
|
Масса брутто |
кг |
138 |
146 |
149 |
148 |
151 |
|
Ø плеч |
мм |
36 |
40 |
40 |
40 |
40 |
|
Ø электрододержателей |
мм |
19 |
22 |
22 |
22 |
22 |
|
Ø конуса электрода |
мм |
12,7 |
14,8 |
14,8 |
14,8 |
14,8 |
