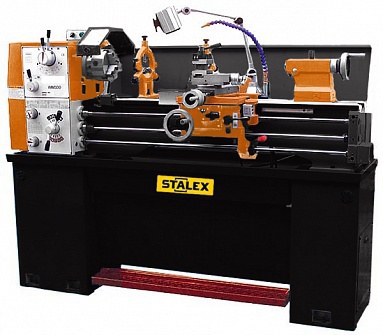

Станок токарно-винторезный STALEX WL-330B-750
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки
- Станок позволяет производить резьбонарезание
- Автоматическая продольная и поперечная подача
Технические характеристики
| Stalex WL-330B | |
|---|---|
| Диаметр обработки: над станиной | 330 мм |
| Диаметр обработки: над поперечным суппортом | 198 мм |
| Длина выемки (ГАП) | 150 мм |
| Расстояние между направляющими | 187 мм |
| Диаметр обработки над выемкой (ГАП) | 450 мм |
| Диаметр отверстия шпинделя | 52 мм |
| Частота вращения шпинделя | 70-2000 об/мин |
| Предел продольных рабочих подач, мм/об | 0.078-1.044 |
| Предел поперечных рабочих подач, мм/об | 0.018-0.238 |
| Метрическая резьба, 27, мм | 0,45-10 |
| Дюймовая резьба, 32, TPI | 40-2-1/4 |
| Модульная резьба, 20, МР | 0,25-5 |
| Диаметральная резьба, 32, DP | 160-7 |
| Расстояние между центрами, мм | 760 |
| Высота центров, мм | 171 |
| Торец шпинделя | D1-5 |
| Внутренний конус шпинделя | MT6 |
| Перемещение поперечного суппорта, мм | 175 |
| Перемещение продольного суппорта, мм | 76 |
| Количество рабочих подач | 8 |
| Мощность главного привода, кВт | 1,5 |
| Диаметр пиноли задней бабки, мм | 50 |
| Ход пиноли задней бабки, мм | 92 |
| Конус пиноли задней бабки | МТ4 |
| Мощность насоса охлаждения, кВт | 0,13 |
| Габаритные размеры, мм | 1690×760×1520 мм |
| Масса, кг | 580 |
