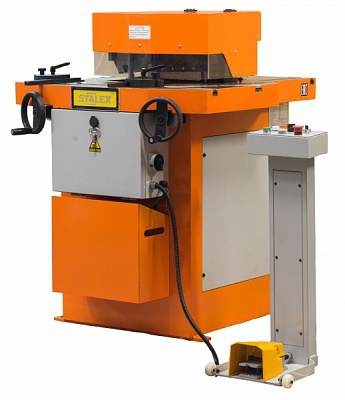

Станок угловысечной гидравлический STALEX HNM-6A
Описание
Особенности угловысечного станка Stalex HNM-6A - это мощное оборудование с гидравлическим приводом ножей для вырубки углов от 30° до 140° в листовом металле толщиной до 6 мм. Станок может работать в режиме гильотины и резать листы металла шириной до 200 мм. Процесс резки происходит за счёт работы гидроцилиндра, перемещающего узел по двум направляющим колоннам.
Для настройки угла реза и глубины реза в этой модели установлены две шкалы измерения угла резки и две мерные поворотные линейки для обеих сторон. В стандартную комплектацию входит функция пробивки отверстий – Ø 12мм (в зависимости от поставки, возможна комплектация пуансона диаметром на 8мм или 10мм), так же возможно дополнительно заказать оснастку до Ø 40мм.
- Два узла (с передней части станка – функция резки; с задней части станка – функция пробивки)
- Два гидравлических прижима
- Два маховика для поворота каждой губки
- Два контейнера для отходов резки
- Уровень масла
- Два манометра на узлы резки и пробивки
- Защитный кожух, маховики для поворота каждой губки на общий угол заготовки с 30°до140°, мерная линейка на рабочем столе
- Узел резки, два гидравлических прижима, направляющие для упора и фиксации заготовки под углом
- Защитный кожух, узел пробивки отверстий, пазы на рабочем столе для упора заготовок направляющими, мерная линейка на рабочем столе
- Узел пробивки отверстий
- Направляющие для упора и фиксации заготовки под углом, мерная линейка на рабочем столе
- Пульт управления
- Маховики для поворота каждой губки на общий угол заготовки с 30°до140°, электрические компоненты
- Гидроцилиндр, двигатель, масленый бак
- Два манометра на узлы резки и пробивки, уровень масла
Технические характеристики
| STALEX HNM-6A | |
|---|---|
| Тип привода | гидравлический |
| Угол резки | 30°- 140° |
| Толщина металла (400 Н/мм2) | 6,0 мм |
| Рабочая зона | 200х200 мм |
| Функция пробивки отверстий | Ø 12мм (дополнительно до Ø 40мм) |
| Потребляемая мощность | 4,0 кВт |
| Макс. рабочее давление | 180 бар |
| Габаритные размеры станок/упаковка | 1060х900х1210/1200х1050х1400 мм |
| Масса нетто/брутто | 1020 / 1100 кг |
