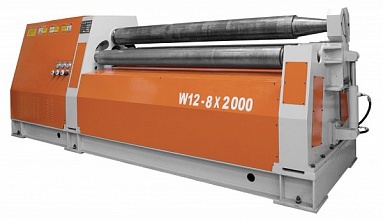

Станок вальцовочный гидравлический Stalex W12-8х2000
Описание
Эта модель представляет собой высокомощную установку с гидравликой, оснащенную программным управлением. STALEX W12-8х2000 предназначен для обработки толстых (до 8 мм) и широких (до 2000 мм) металлических листов. Несмотря на наличие программного обеспечения, данная модель отличается простотой в эксплуатации и обслуживании.
Основная сфера применения гидравлических вальцовочных станков – тяжелое машиностроение. Конструктивные особенности модели уникальны:
- Станок оснащен NC-контроллером PLC
- Оснащение функцией обработки деталей конусовидной формы, а также подгибки кромки.
- Из четырех валков верхний и средний – приводные
- Зажим заготовки осуществляется средними валками, сгибание листа происходит под действием специальных боковых вальцов
- Передняя и задняя кромки гнутся за один проход
- Установка мощностью в 11 кВт оснащена клапаном для сброса давления и выносной панелью управления
- Гидравлическими являются и главный, и вспомогательный приводы
- При обработке кромочных краев показатель точности боковых вальцов достигает ± 0,15мм, а скорость сгибания составляет 6,1 м/мин.
Особенности
- Мощная стальная станина позволяет гнуть все виды стального листа
- Гибка листов толщиной до 8 мм и шириной до 2000 мм
- Удобная выносная панель управления
- Заготовка зажимается между верхним и добавочным нижним (средними валками)
- Рабочее давление системы – 19,5 мПа
- Мощность – 11 кВт
- Клапан сброса давления
- Приводными являются верхний и средний валки
- Точность перемещения баковых гибочных валов ± 0,15мм
- Изгиб осуществляется боковыми гибочными валками
- Главный и вспомогательный приводы — гидравлические
- Возможность подгибки кромок и обработки конусов
Технические характеристики
| Stalex W12-8х2000 | |
|---|---|
| Рабочая длина | 2000 мм |
| Рабочая толщина | 8.0 мм |
| Макс. толщина листа с предварительной подгибкой | 6.0 мм |
| Скорость вальцевания | 4 м/мин |
| Минимальный диаметр детали при полной нагрузке | Ø400мм |
| Мощность двигателя | 5,5 кВт |
| Рабочее давление системы | 19,5 мПа |
| Клапан сброса давления | + |
| Диаметр верхнего вала | Ø210мм |
| Диаметр нижнего вала | Ø190мм |
| Диаметр боковых валов | Ø170мм |
| Точность перемещения баковых гибочных валов | ± 0,15мм |
| Габаритные размеры | 4200x1200x1700 мм |
| Масса нетто/брутто | 4100/4200 кг |
