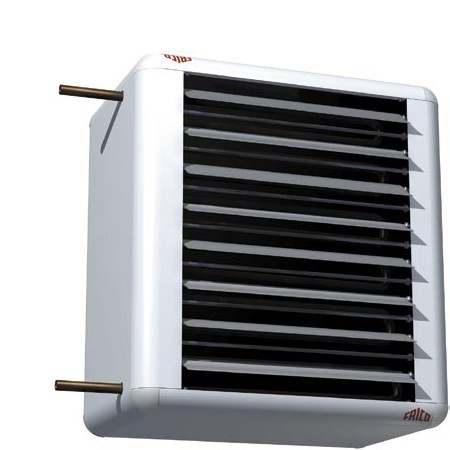

Низкошумные тепловентиляторы с теплообменниками на горячей воде серии SW
Тепловентиляторы SW являются приборами последнего поколения, которые отличает очень низкий уровень шума и современный дизайн. Такой набор качеств дает возможность применять их не только в традиционных местах их использования, таких как производственные и складские помещения, гаражи, но и там, где очень важен низкий уровень шума: в супермаркетах, выставочных и спортивных залах, офисах.
Применение новейших технологий позволило оптимизировать параметры воздушного потока, проходящего через теплообменник, что позволило снизить уровень шума до 32дБ (А) (SW12).
Основной блок состоит из встроенного электромотора с осевым вентилятором и теплообменника с подводом горячей сетевой воды, которые расположены в едином корпусе. Поверхность теплообменника и корпусные детали выполнены в коррозионно-стойком исполнении. Все модели поставляются со штатными жалюзи, которые позволяют изменять направление потока воздуха в вертикальном (при установке на стене) направлении.
Приборы могут устанавливаться на стене или потолке, и подводка труб может осуществляться с правой или левой стороны. Воздушный поток регулируется многоступенчато.
В комбинации с камерой смешения, можно организовать приточную вентиляцию с регулируемым соотношением наружного и рециркуляционного воздуха. Тепловентиляторы могут оснащаться необходимым набором принадлежностей.
Производятся 4 модели тепловентиляторов SW:
- SW12: расход воз. 0,51м 3 /сек, мощность 17кВт
- SW22: расход воз. 0,91м 3 /сек, мощность 30кВт
- SW32: расход воз. 1,72м 3 /сек, мощность 50кВт
- SW33: расход воз. 1,59м 3 /сек, мощность 65кВт
(данные приведены для температуры воды 80/60°С, температуры воздуха в помещении 15°С и при полной скорости вентилятора).
- Низкий уровень шума.
- Коррозионно-стойкое исполнение. Корпус изготовлен из горячекатаного, гальванизированного листа с окраской порошковым напылением. Цветовой код: RAL 9016.
- Класс защиты: брызгозащищенное (IP44).

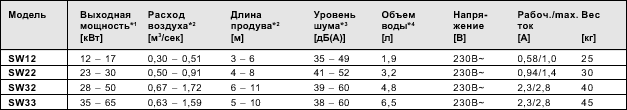

Технические характеристики:
*1) Мощность - для температуры воды 80/60°С, температуры окружающей среды 15°С и скорости вентилятора в положении 3.
*2) Для положения скорости 1 и 3.
*3) Для положения пульта скорости 1 и 3.
*4) Объем воды в теплообменнике.
Класс защиты SW: брызгозащищенное исполнение, (IP 44)
Сертифицирован SEMKO и ГОСТ, стандарт СЕ

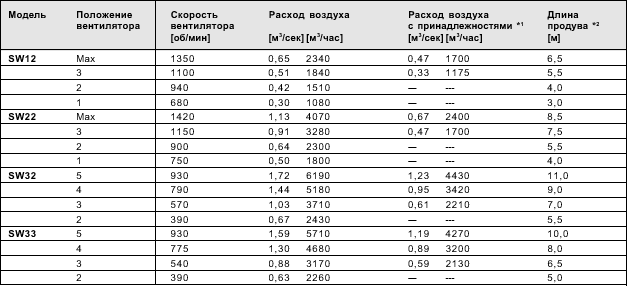

Расход воздуха и длина продува:
*1) Включая секцию фильтра, камеру смешения и решетку для отверстия в стене. При применении только камеры смешения и решетки снижение величин незначительно.
*2) Данные, приведенные в таблице, получены при использовании жалюзи, распределяющих воздух в горизонтальном направлении, t воздуха в помещении = +18°С и t воздуха на выходе = +40°С. Длина продува определяется по прямой, перпендикулярной тепловентилятору, как расстояние, на котором скороссть потока снижается до 0,2 м/сек.
Уровень шума:
Lp = уровень звукового давления, Lw = уровень шума. Величины LpA определены при следующих условиях: расстояние до тепловентилятора - 5м, фактор направленности - 2, эквивалентная площадь звукопоглощения - 200 м².
Все испытания проведены в соответствии с требованиями стандартов BS148, AMCA210-85 и DIN24163.

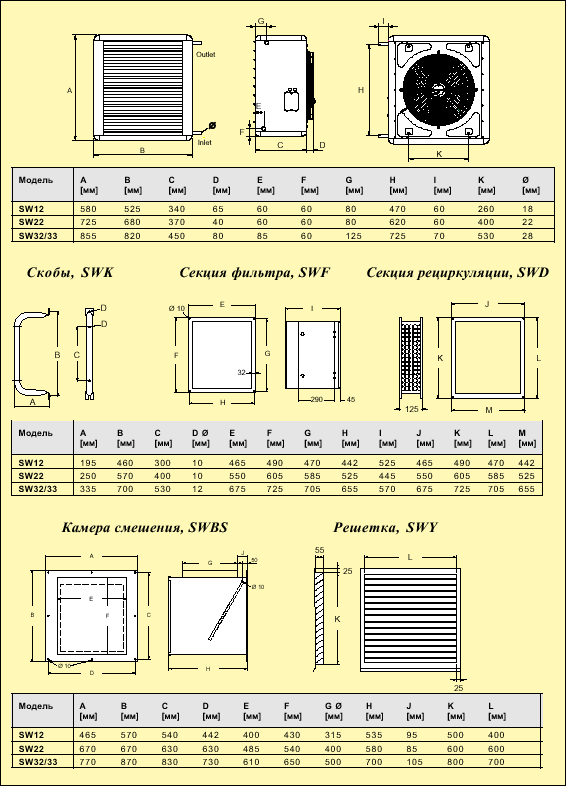

Размеры:
Варианты управления для моделей SW12 и SW22:
Автоматическое, температурой и расходом
Расход воздуха регулируется термостатом в 2-х положениях. Он так же регулирует включение и отключение подачи теплоносителя на теплообменник тепловентилятора.
Комплект управления:
- SWR1, авт. пульт регулирования температуры и расхода воздуха (термостат включен).
- комплект вентилей SWR20/25 или вентиль TVV20/25 + электропривод SD20
Термостатом и 3-х позиционным пультом
Включение и выключение вентилятора и подачи воды на теплообменник регулируется термостатом. Скорость вращения вентилятора выставляется вручную в одном из 3-х положений
Комплект управления:
- SWR2, 3-х позиционный пульт
- термостаты KRT(V), RTE(V) или RTI2.
- комплект вентилей SWR20/25, или вентиль TVV20/25 + SD20 или др. вентили + SD20
Только термостатом
Вкл. и выкл. вентилятора и подачи теплоносителя регулируется термостатом. Скорость вращения фиксируется в одном из положений.
Комплект управления:
- термостаты KRT(V), RTE(V) или RTI2.
- комплект вентилей SWR20/25 или вентиль TVV20/25 + электропривод SD20
Только 3х позиционным пультом
Расход воздуха регулируется вручную в 3х положениях. Поступление теплоносителя на теплообменник не регулируется.
Комплект управления:
- SWR2, 3-х позиционный пульт
Варианты управления для моделей SW32 и SW33:
Термостатом и 5-и позиционным пультом
Вкл. и выкл. вентилятора и подачи теплоносителя регулируется термостатом. Скорость вращения выставляется вручную в одной из 5-и позиций.
Комплект управления:
- RE3, 5-и позиционный пульт, 3A, или RE7, 5-и позиционный пульт, 7A
- термостаты KRT(V), RTE(V) или RTI2.
- комплект вентилей SWR20/25 или вентиль TVV20/25 + электропривод SD20
Только термостатом
Вкл. и выкл. вентилятора и подачи теплоносителя регулируется термостатом. Скорость вращения фиксируется на максимальном положении.
Комплект управления:
- термостаты KRT(V), RTE(V) или RTI2.
- комплект вентилей SWR20/25 или вентиль TVV20/25 + электропривод SD20
Только 5ти позиционным пультом
Расход воздуха регулируется вручную в 3-х положениях. Постоянно-максимальное поступление теплоносителя на теплообменник.
Комплект управления:
- RE3, 5-и позиционный пульт, 3A, или RE7, 5-и позиционный пульт, 7A
