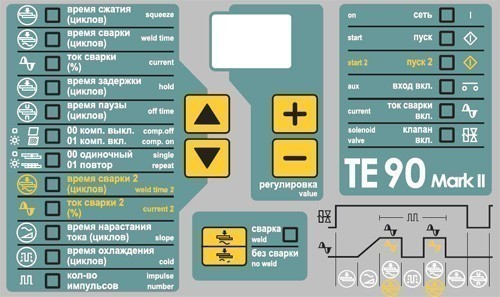

Блок управления TE90
Описание
ТЕ90 представляет собой микропроцессорный блок управления однофазной машиной контактной сварки. Используется для управления узлами агрегата и, в особенности, тиристорной регулировкой сварочного тока. Сварочный цикл, выполняемый с помощью блока ТЕ90 задается по программе. Блок ТЕ90 может быть использован как для сварочных машин с механическим приводом, так и машин с пневмоприводом.
ОСНОВНЫЕ ФУНКЦИИ
- Управление силовым тиристором.
- Регулировка сварочного тока.
- Упрощенное программирование при помощи четырех кнопок.
- Возможность хранения в памяти двух программ сварки (при наличии второй педали управления или соответствующего переключателя).
- Наклонная и импульсная характеристики.
- Одиночный и повторяющийся режимы работы.
- Функция компенсации тока во вторичной обмотке для сварки окисленных металлических листов и прутков.
- Автоматическая блокировка для сварочных машин с механическим приводом.
- Регулировка задержки переключения первой фазы. Это позволяет обеспечить лучший баланс потребляемого из внешней сети тока.
- Управление электромагнитным клапаном 24 В, 7,2 Вт с защитой выхода от короткого замыкания.
ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ
Минимальное и максимальное значения для каждого параметра показаны в таблице.
|
ПАРАМЕТР |
ДИАПАЗОН |
|
Время сжатия |
1-99 циклов |
|
Время сварки |
1-99 циклов |
|
Ток сварки |
1-99% |
|
Время задержки |
1-99 циклов |
|
Время паузы |
1-99 циклов |
|
Компенсация выключена/включена |
00/01 |
|
Одиночный/повтор |
00/01 |
|
Время сварки 2 |
0-99 циклов |
|
Ток сварки 2 |
0-99% |
|
Время нарастания тока |
0-29 циклов |
|
Время охлаждения |
1-50 циклов |
|
Количество импульсов |
0-9 |
