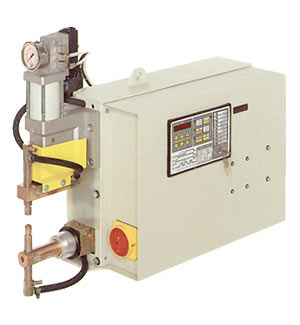

Настольные сварочные машины 2101-2103 - 16-25 кВА
Настольные сварочные машины для точечной и рельефной контактной сварки мощностью 16-150 кВА
Общие данные
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока (за искл. изд. № 2102).
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Параметры и технические характеристики (в соответствии С EN50063-ISO-669)
| ИЗД. № | 2101 | 2102 | 2103 | |
|---|---|---|---|---|
| Точечная сварка | • | • | • | |
| Рельефная сварка | – | – | – | |
| Фото | 4 | 3 | 4 | |
| Стандартный блок управления | TE185 | TE91 | TE185 | |
| Мощность при ПВ=50% | кВА | 16 | 20 | 25 |
| Максимальная сварочная мощность | кВА | 47 | 60 | 84 |
| Ток короткого замыкания | кА | 16,5 | 19 | 22 |
| Максимальный сварочный ток для алюминия | кА | 15 | 17,4 | 20 |
| Максимальный сварочный ток для стали | кА | 13,2 | 15,2 | 17,6 |
| Тепловой ток при ПВ=100% | А | 3300 | 3500 | 3800 |
| Напряжение вторичного контура | В | 1,7 3,4 |
4 | 4,6 |
| Напряжение питания 50 Гц* | В* | 400 | 400 | 400 |
| Сечение кабеля при длине L=30 м | мм2 | 16 | 25 | 35 |
| Предохранители с задержкой срабатывания | А | 50 | 63 | 80 |
| Ø плеч | мм | 36 | 36 | 36 |
| Ø электрододержателя | мм | 19 | 19 | 19 |
| Ø конуса электрода | мм | 12,7 | 12,7 | 12,7 |
| Размеры пластин | мм | - | - | - |
| Кол-во / шаг пазов | 1/мм | - | - | - |
| Минимальный раствор электродов | мм | 118 | 118 | 118 |
| Максимальный раствор электродов | мм | 118 | 118 | 118 |
| Вылет L | мм | 160 | 160 | 160 |
| Вылет D | мм | — | — | — |
| Макс. усилие на электродах (6 бар) – стандартный вариант | даН | 187 | 187 | 187 |
| Макс. усилие на электродах (6 бар) – с дополнительным цилиндром | даН | — | — | — |
| Максимальный ход | мм | 50 | 50 | 50 |
| Двойной ход – стандартный вариант | мм | — | — | — |
| Регулируемый двойной ход (опции 2184-2185) | мм | — | — | — |
| Подача сжатого воздуха | бар | 6,5 | 6,5 | 6,5 |
| Расход воздуха на 1000 точек (6 бар),
стандартный вариант Ход 20 мм Макс. ход |
Нм3 | 1,5 22 |
1,5 2,2 |
1,5 2,2 |
| Ø подающего шланга | мм | 8 | 8 | 8 |
| Водяное охлаждение | л/мин | 2,3 | 2,7 | 3 |
| Уровень шума | дБ(А) | 68 | 69 | 71 |
| Условия измерения рабочий ход (мм) время сварки (циклов) сварочный ток (кА) скорость сварки (точек/мин) |
20 11 13 15 |
20 7 14 15 |
20 6 16,5 15 |
|
| Масса нетто | кг | 76 | 81 | 86 |
