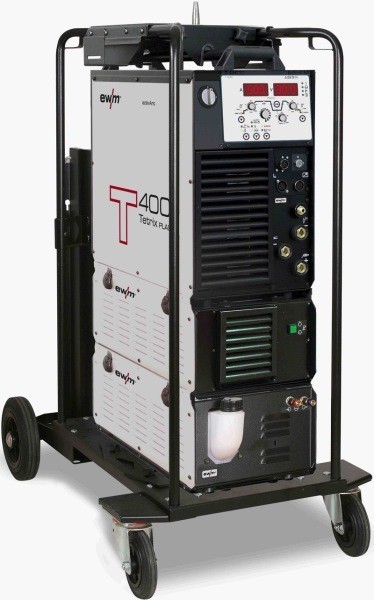

Сварочный аппарат TETRIX 400 Plasma
Представляем Вашему вниманию сварочный аппарат TETRIX 400 Plasma для плазменной сварки и пайки, аргонодуговой сварки неплавящимся электродом в среде инертного газа TiG и ручной дуговой сварки MMA постоянным током.
Область применения: криогенная промышленность, химическая и пищевая промышленность, машиностроение, автомобилестроение, вагоностроение, судостроение, изготовление резервуаров, емкостей и контейнеров, вентиляционного оборудования, монтажные работы, сварка трубопроводов и многое другое.
Характерные особенности
- Цифровая индикация сварочного напряжения, тока и других параметров сварки;
- 256 программ и 16 программируемых операций. Оптимально для широкого круга задач;
- Идеальные характеристики для роботизированного, промышленного и механизированного применения;
- Идеальные характеристики зажигания и процесса сварки благодаря инверторному источнику EWM;
- Оптимальная защита плазменной сварочной горелки за счет встроенного реле расхода для охлаждающей жидкости;
- Регулируемый параметры: стартовый и сварочный токи, ток завершения сварки, время продувки газа, время нарастания и спада тока, время импульса и паузы, управление зажиганием;
- Максимальная производительность;
- Все узлы системы распознаются автоматически и могут комбинироваться в любом порядке без дополнительных инструментов;
- Эргономичность, прочное и компактное исполнение;
- Наглядное размещением органов управления, интуитивно понятное управление, доступное каждому;
- Возможность выбора разных панелей управления;
- Мощная система охлаждения для горелки с центробежным насосом;
- Удобство технического обслуживания благодаря удобному расположению узлов внутри аппарата;
- Защита от перегрева благодаря встроенному реле;
- Расширение возможностей в зависимости от потребностей без дополнительных инструментов;
- На 100 % проверено и протестировано.
| Технические характеристики | ||
|---|---|---|
| Диапазон регулирования сварочного тока, А | 5-400 | |
| ПВ при температуре окружающей среды | 40 | |
| Сила тока при ПВ 40% (t=40°С), А | 400 | |
| Сила тока при ПВ 60% (t=40°С), А | 360 | |
| Сила тока при ПВ 100% (t=40°С), А | 300 | |
| Сетевое напряжение (допуски), В | 400 (-25%; +20%) | |
| Напряжение холостого хода, В | 92 | |
| Частота тока в сети, Гц | 50/60 | |
| Сетевой предохранитель, А | 3 x 25 | |
| Максимальная потребляемая мощность, кВА | 18,0 | |
| Рекомендуемая мощность генератора, кВА | 25,0 | |
| COSφ | 0,99 | |
| Габариты аппарата в полной комплектации, мм | 980 x 505 x 990 | |
| Масса аппарата в полной комплектации | 90 | |

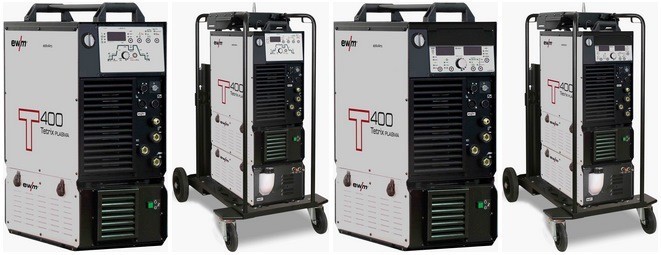

Варианты комплектаций

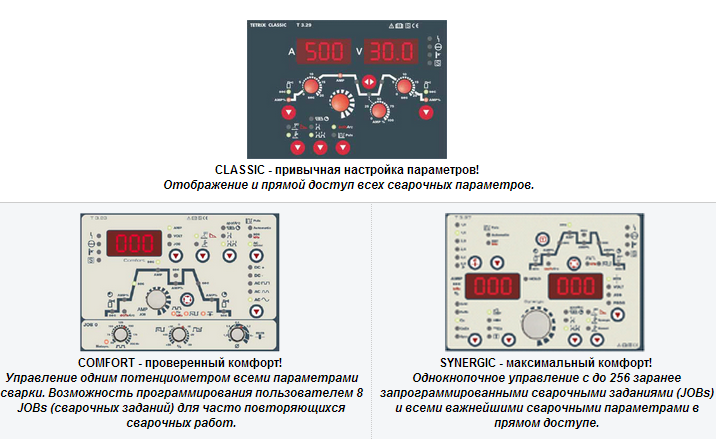

Выбор панели управления
| Сварочный аппарат TETRIX 400 Plasma с панелью управления CLASSIC | ||
|---|---|---|
| Тип | Обозначение | Артикул |
| TETRIX 400 CLASSIC PLASMA | Сварочный источник | 090-007018-00502 |
| COOL71 U43 | Модуль охлаждения с центробежным насосом | 090-008220-00502 |
| TROLLY 70-3 DF | Транспортная тележка | 090-008159-00000 |
| PWH 150 4M | Горелка для плазменной сварки,4м | 094-008783-00000 |
| WK70QMM 4M Z | Кабель заземления, струбцина | 092-000013-00000 |
| DM4 5L/MIN | Редуктор давления Flowmeter | 094-001812-00001 |
| DM5 16L/MIN H2 | Редуктор давления Flowmeter | 094-001813-00001 |
| G1 G1/4 R 2M | Газовый шланг | 094-000010-00001 |
| 2M-G1/4"+G3/8"/DIN EN 559 | Газовый шланг | 092-000525-00001 |
| Сварочный аппарат TETRIX 400 Plasmaс панелью управления COMFORT | ||
|---|---|---|
| Тип | Обозначение | Артикул |
| TETRIX 400 COMFORT PLASMA | Сварочный источник | 090-007017-00502 |
| COOL71 U43 | Модуль охлаждения с центробежным насосом | 090-008220-00502 |
| TROLLY 70-3 DF | Транспортная тележка | 090-008159-00000 |
| PWH 150 4M | Горелка для плазменной сварки,4м | 094-008783-00000 |
| WK70QMM 4M Z | Кабель заземления, струбцина | 092-000013-00000 |
| DM4 5L/MIN | Редуктор давления Flowmeter | 094-001812-00001 |
| DM5 16L/MIN H2 | Редуктор давления Flowmeter | 094-001813-00001 |
| G1 G1/4 R 2M | Газовый шланг | 094-000010-00001 |
| 2M-G1/4"+G3/8"/DIN EN 559 | Газовый шланг | 092-000525-00001 |
| Сварочный аппарат TETRIX 400 Plasmaс панелью управления SYNERGIC | ||
|---|---|---|
| Тип | Обозначение | Артикул |
| TETRIX 400 SYNERGIC PLASMA | Сварочный источник | 090-004855-00502 |
| COOL71 U43 | Модуль охлаждения с центробежным насосом | 090-008220-00502 |
| TROLLY 70-3 DF | Транспортная тележка | 090-008159-00000 |
| PWH 150 4M | Горелка для плазменной сварки,4м | 094-008783-00000 |
| WK70QMM 4M Z | Кабель заземления, струбцина | 092-000013-00000 |
| DM4 5L/MIN | Редуктор давления Flowmeter | 094-001812-00001 |
| DM5 16L/MIN H2 | Редуктор давления Flowmeter | 094-001813-00001 |
| G1 G1/4 R 2M | Газовый шланг | 094-000010-00001 |
| 2M-G1/4"+G3/8"/DIN EN 559 | Газовый шланг | 092-000525-00001 |
Возможные дополнительные опции
| Тип | Обозначение | Артикул |
|---|---|---|
| EH50 4M | Электрододержатель | 092-000004-00000 |
| TIG 450 WD 4M 8P 2T UD | Горелка TIG 4м, жидкость | 094-010994-00200 |
| PWM 150 | Горелка для плазменной сварки, применяемой при механизации | 094-008784-00000 |
| POWERSHIELD II 5-13 | Маска сварщика «Хамелеон» | 094-013727-00000 |
| POWERSHIELD II 9-13 | Маска сварщика «Хамелеон» | 094-013728-00000 |
| RS POWERSHIELD | Рюкзак для маски POWERSHIELD | 098-003542-00000 |
| DM1 32L/MIN 3/4 - 3/8 | Редуктор давления | 094-011763-00000 |
| G1 3/4 - 3/8 2M | Газовый шланг | 094-013031-00000 |
| COOL71 U43 | Модуль охлаждения с центробежным насосом | 090-008220-00502 |
| TROLLY 70-3 DF | Транспортная тележка | 090-008159-00000 |
