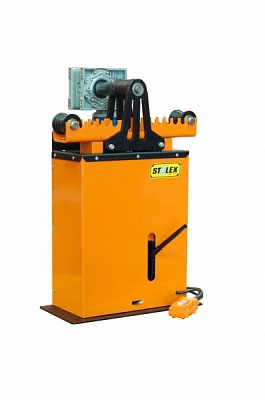

Трубогиб гидравлический с электроприводом STALEX EHB-40

Описание

Гидравлический трубогиб с электроприводом Stalex EHB-40 предназначен для гибки труб профильного сечения из металла или другого материала по заданному радиусу, методом прокатки. Профилегиб снабжен вальцами с тремя проточками 20, 40 и 60 мм под популярные размеры профильных труб:

• профильные трубы – 15х15, 20х20, 40х20, 40х25; 40х40; 60х30
• квадрат – все размеры до 20.

Толщина стенки трубы 1,5-2 мм.

Для радиусной гибки станок оснащен одним верхним приводным роликом и двумя прижимными. Ролики изготовлены из высокопрочной стали и сделаны на подшипниках, что обеспечивает легкость вращения. Прижим роликов обеспечивает гидравлический домкрат. Прижимные ролики имеют механическую регулировку начального положения.

Профилегиб EHB-40 легко размещается в небольших помещениях и занимает мало места. Простота конструкции и легкость в эксплуатации делают этот станок незаменимым на небольших предприятиях и производствах. Позволяет легко выполнить как разовые работы, так и мелкосерийное производство по гибке. Благодаря своим небольшим габаритам и относительно небольшому весу его можно использовать непосредственно на объекте.

Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.

Особенности

• Верхний приводной вал
• Прочная конструкция
• Прижим осуществляется за счет гидравлического домкрата
• В стандартной комплектации вальцы для профильной трубы
• Простота в использовании
• Мобильность

Тип профиля	Макс. размер	Мин. радиус гибки	Комплектация
Набор роликов для профильной трубы 20, 40 и 60 мм. для трубогибов HB
	60х40х2 мм	мин. R гибки - 300 мм	стандарт
	40х40х2 мм	мин. R гибки - 300 мм
	20х20х1,5 мм	мин. R гибки - 250 мм
	20х20 мм	мин. R гибки - 150 мм
	60x10 мм	мин. R гибки - 150 мм
Набор роликов для профильной трубы 25 и 50 мм. для трубогибов HB
	50x50х1,5 мм	мин. R гибки - 300 мм	дополнительно
	25х25х1,5 мм	мин. R гибки - 250 мм
Набор роликов для профильной трубы 15, 30 и 50 мм. для трубогибов HB
	50x50х1,5 мм	мин. R гибки - 300 мм	дополнительно
	30x30х1,5 мм	мин. R гибки - 250 мм
	15х15х1,5 мм	мин. R гибки - 150 мм
Ролики универсальные для профильной трубы 15-40 мм. для трубогибов серии HB
	40х40х2 мм	мин. R гибки - 300 мм	дополнительно
	15х15х1,5 мм	мин. R гибки - 150 мм
Набор роликов для круглой трубы 15 и 30 мм. для трубогибов серии HB
	Ø 30x1.5 мм	мин. R гибки - 250 мм	дополнительно
	Ø 15x1.5 мм	мин. R гибки - 250 мм
	Ø 20 мм	мин. R гибки - 250 мм
Набор роликов для круглой трубы 20 и 25 мм. для трубогибов серии HB
	Ø 25x1.5 мм	мин. R гибки - 250 мм	дополнительно
	Ø 20x1.5 мм	мин. R гибки - 250 мм
	Ø 20 мм	мин. R гибки - 250 мм

Технические характеристики
