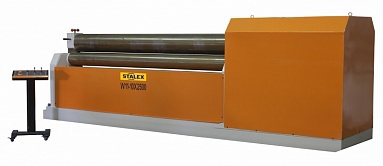

    Вальцы электромеханические Stalex W11-10x2500

    Вальцы электромеханические Stalex W11-10x2500

    Описание

    Вальцы Stalex W11 трехвалковые применяют для обработки и придания металлическому листу (сталь, железо, медь и цинк) определённой формы. Данная модель представляет собой 3-валковый механический симметричный станок для изготовления цилиндров из листового металла. Верхний валок может перемещаться в вертикальном направлении. Нижние валки приводятся в движение двигателем и редуктором. Широко применяются для изготовления котлов, воздуховодных каналов, конусных изделий из алюминия и стали, сосудов высокого давления.

    Работа машины осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

    Структура и конструкция рамы и постамента состоят из сварных элементов, благодаря технологии термообработки станки минимально подвержены вибрации, имеют высокие показатели жёсткости, лёгкий вес.

    Станок имеет механический привод перемещения верхнего вала вверх и вниз. Привод вспомогательного мотора через трансмиссионный передаточный вал, зубчатые колеса, и гайку ходового винта тормозит главное движение. Привод главного мотора управляет нижними валами вращая влево и вправо, данное движение является основной для завальцовки заготовок.

    А. Основные элементы

    1. Валки: самая важная часть машины, изготовлены из углеродистой стали.

    2. Рама: на обеих сторонах установлены две рамы, нижняя часть рам закреплена на станине гайками, и они соединены валом для обеспечения надлежащего положения. Ходовой винт соединен с червячным колесом, и верхний валок приводится в действие этой частью.

    3. Редуктор: стандартные типы ZSY/BW/WDH.

    4. Балансовый элемент: находится на стороне главного редуктора, используется для поддержания баланса верхнего валка при разгрузке листа.

    5. Станина: изготовлена из стальных швеллеров и пластин. На ней закреплены рамы, редуктор, двигатели и т.д.

    6. Электрооборудование: блок управления и двигатели.

    B. Трансмиссия

    1. Главная трансмиссия: нижние валки являются основными, они приводятся в движение редукторами.

    2. Вспомогательная трансмиссия: верхний валок приводится в движение вспомогательным двигателем. Вогнуто-выпуклая муфта закреплена на трансмиссионном валу. Она используется для регулировки параллельности между верхним и нижним валками.

    C. Электрическая часть

    Станок оснащен двумя 3-фазными двигателями переменного тока. Один из них предназначен для приведения в движение нижних валков, а другой – для опускания и подъема верхнего валка.

    Технические характеристики

    Stalex W11-10х2500
    Макс. толщина листа 10 мм
    Мин. толщина листа 4 мм
    Макс. ширина листа 2500 мм
    Предел текучести  245 МПа
    Скорость прокатки  4,5 м/мин
    Мин. Ø обечайки  600 мм
    Ø верхнего вала 240 мм
    Ø нижнего вала   180 мм
    Межосевое расстояние между нижними валами 300 мм
    Мощность двигателя 7,5 кВт
    Масса 5200 кг
    Общие габариты (ДхШхВ 4500х1000х1300 мм
