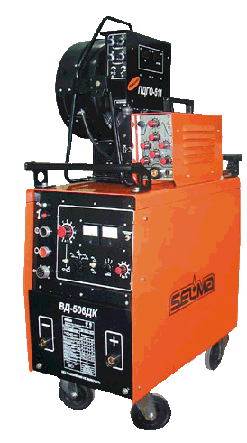

Выпрямитель сварочный ВД-506 ДК
Назначение:
Выпрямитель сварочный ВД-506 ДК предназначен:
- для сварки углеродистых, легированных и коррозионностойких сталей электродами с основным и целлюлозным покрытием на постоянном токе ( режим ММА-DC);
- для сварки неплавящимся электродом в среде аргона на постоянном токе (режим ТИГ-DC) всех металлов и сплавов, за исключением алюминия и его сплавов при комплектации выпрямителей блоком управления сварочным процессом БУСП-ТИГ;
- для полуавтоматической сварки в среде защитных газов на постоянном токе (режим МИГ/МАГ-DC) при комплектации выпрямителей подающим механизмом.
Технические характеристики:
| Наименование параметра | Значение | Значение |
| MMA-DC / ТИГ- DC | МИГ / МАГ-DC | |
| Напряжение питающей сети, В (f=50, Гц) | 3х380 | 3х380 |
| Номинальный сварочный ток, А (при ПВ, %) | 500 (60%); 400(100%) | 500 (60%); 400(100%) |
| Пределы регулирования сварочного тока, А | 50-500 / 12-500 | 50-500 |
| Номинальное рабочее напряжение, В | 40 / 30 | 40 |
| Пределы регулирования рабочего напряжения, В | 22-40 / 12-30 | 17-40 |
| Напряжение холостого хода, В, не более | 95 | 95 |
| Диаметр электрода, электродной проволоки, мм | 2-8 / 0,8-8 | - |
| Потребляемая мощность при номинальном токе, кВа, не более | 32 | 32 |
| Масса, кг, не более | 192 | 192 |
| Габариты, мм, не более | 700x390x690 | 700x390x690 |
Преимущества:
- Рекомендуется ВНИИГАЗ и «Всероссийским научно-исследовательским институтом по строительству и эксплуатации трубопроводов, объектов ТЭК» (г. Москва) для строительства нефтегазотрубопроводов, а так же для комплектации передвижных ремонтных станций.
- Универсальный источник ВД-306 ДК, специально разработан для сварки стыков труб в трассовых условиях, а так же для использования в качестве источников сварочных головок орбитальной автоматической сварки в среде защитных газов и самозащитными пророшковыми проволоками. В настоящее время есть заключения к технологическим процессам сварки труб, в которые введены в ведомственные руководства «Газпрома» (Россия) по производству сварочных работ на источниках ВД-306ДК при строительстве и ремонте нефтегазотрубопроводов.
- Выпрямитель может использоваться в тяжелых условиях эксплуатации на строительстве магистральных трубопроводов, на предприятиях судостроительной, машиностроительной и других отраслях промышленности стационарно или в составе передвижных сварочных агрегатов.
- На сегодняшний день источники ВД-306ДК прошли апробацию и успешно эксплуатируются на строительных объектах «Газпром», «Транснефть» и на верфях Северодвинского судостроительного завода «Звездочка» (Россия).
- работают при температурах от -40С до +50С;
- плавная регулировка сварочного тока;
- тиристорное регулирование сварочного тока;
- универсальные, так как имеют три вида вольтамперных характеристик:
- крутопадающая для режима ММА,
- жесткая для режима МИГ/МАГ,
- штыковая для режима ТИГ.
- сварка с низким разбрызгиванием;
- оснащены тепловой защитой от перегрузки;
- возможность дистанционного регулирования сварочного тока с помощью пульта;
- точная установка и высокая стабильность сварочного тока, при колебаниях питающей сети и изменениях температуры;
- высокое качество формирования сварочного шва;
- высокая стабильность горения дуги;
- быстроразъемные, безопасные токовые разъемы;
- сниженные габаритные размеры и масса;
- надежность работы и простота обслуживания.
