Виброрейки ЭВ-270, ЭВ-270А
Виброрейки ЭВ-270 и ЭВ-270А предназначены для уплотнения и разравнивания бетонной смеси при бетонировании дорог, полов, площадок и иных покрытий. Виброрейки состоят из балки длиной от 1700 до 4200 мм, смонтированной с вибратором электромеханическим общего назначения с круговыми колебаниями ИВ-98Б или ИВ-99Б который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.

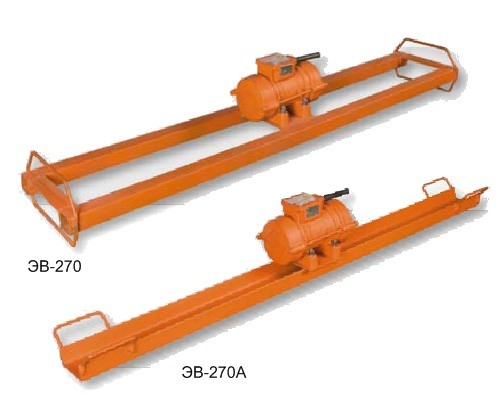

У виброрейки ЭВ-270 балка представляет собой конструкцию из двух квадратных труб связанных элементом жесткости (стальными пластинами). У виброрейки ЭВ-270А балка имеет конструкцию швеллера. Виброрейка может работать с регулируемым электронным преобразователем частоты, позволяющим менять частоту вибрации от 0 до 1,5 номинальной, в пределах допустимой величины вынуждающей силы, экономить электроэнергию, ограничивать пусковые токи, выбирать оптимальный режим работ.
Применение:
- Для уплотнения и разравнивания бетонной смеси при бетонировании дорог, полов, площадок и иных покрытий.
Технические характеристики:
| ИВ-98 | ИВ-99 | |
| Вынуждающая сила при синхронной частоте колебаний, кН | 5,6...11,3 | 2,5...5,0 |
| Частота колебаний синхронная, Гц | 50 | |
| Номинальное напряжение, В | 220 В (1 фаза), 42 В (3 фазы) | |
| Частота тока, Гц | 50 | |
| Номинальная потребляемая мощность, кВт | 0,9 | 0,5 |
