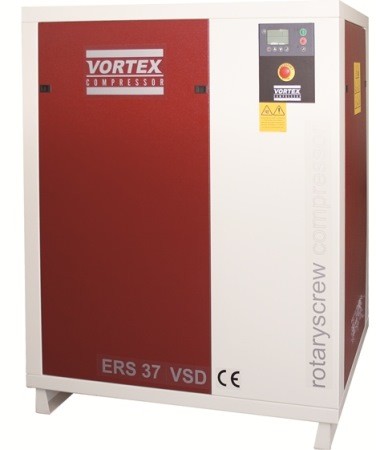

Винтовой компрессор VSD 37
Технические характеристики
|
Модель |
Рабочее давление |
Производительность |
Мощность двигателя |
Габариты |
Вес |
|||
|
m3/min |
cfm |
L/sec |
kW |
HP |
||||
|
VSD 37 |
7,5
10 13 |
6,20/1,30 5,30/1,29 4,56/1,28 |
219/46 188/45 161/45 |
103,33/21,67 88,33/21,50 76,00/21,33 |
37 | 50 | 1230х1050х1550 | 667 |
Описание
Винтовой компрессор в шумоизолированном корпусе с электронной панелью управления. Каркас корпуса изготовлен из цельной стальной части без использования болтов, за счет чего достигается прочность конструкции. Внутри корпус покрыт шумоизоляционным материалом для снижения уровня шума. Рама основных узлов компрессора изготовлена из широколистных стальных профилей и установлена на объемных вибрационных подушках, что уменьшает износ движущихся частей. Винтовой блок приводится в движение электродвигателем за счет клиновых ремней. Такой тип привода является наиболее безопасным и удобным, в связи с тем, что вибрация и тепло от одного узла не передается другому; ремни не требуют ухода, легко заменяются, а также есть возможность изменить рабочее давление компрессора при необходимости.
Компрессоры серии VSD управляются частотным преобразователем, который изменяет скорость вращения двигателя в зависимости от потребления воздуха, для обеспечения точного стабильного давления в системе. При уменьшении потребления воздуха частотный преобразователь замедляет скорость вращения двигателя, вследствие чего уменьшается расход энергии и подача воздуха в систему. При увеличении потребления воздуха частотный преобразователь увеличивает скорость вращения двигателя, потребление энергии и подачу воздуха в систему. Таким образом, давление в системе всегда остается на заданном уровне, а электроэнергия расходуется пропорционально количеству сжатого воздуха.
На корпусе установлены панельные фильтры для предварительной фильтрации всасываемого воздуха и предотвращения попадания посторонних частиц внутрь компрессора. Сам компрессор представляет собой компактный, энергоэффективный агрегат с автоматическим управлением, элегантным дизайном и многоуровневой защитой узлов.
Основные компоненты
- Винтовой блок
- Электродвигатель
- Клапаны
- Приводные клиновые ремни
- Рукава давления
- Панель управления
- Контакторы
- Частотный преобразователь
Система безопасности
- Защита от перегрузки приводного двигателя
- Защита от перегрузки двигателя вентилятора
- Защита от перегрева винтового блока
- Защита от высокого внутреннего давления
- Защита от высокой разницы внутреннего и магистрального давления
- Защита от холодного пуска
- Защита от взрыва сепаратора
- Кнопка аварийной остановки
- Защита от вспенивания масла
- Защита от неверной фазировки двигателя
- Блокировка компрессора при отсутствующей фазе
- Отключение при высоком магистральном давлении
- Информирование о необходимости замены фильтров
- Информирование о необходимости замены сепаратора
- Информирование о необходимости замены масла
- Предохранительный клапан на масляном баке
- Защита частотного преобразователя от пуска при неисправном электродвигателе
Винтовой компрессор – стабильная работа устройства!
Первый винтовой компрессор был выпущен в 1934 году. С тех пор изобретение постоянно модернизировалось. Сегодня без надежных машин не обходится ни одно современное производство, на котором необходимо снабжать сжатым воздухом различное промышленное оборудование.
Что же представляет собой винтовой компрессор?
Высокотехнологичное устройство состоит из рабочей камеры, образующейся из корпуса и винтовых роторов, которые в свою очередь имеют специальные зубья.
Винтовой компрессор используют в различных сферах: на различных судах их применяют в холодильных установках, в экспедициях и походах в качестве компрессорных станций, в промышленности для обеспечения сжатым воздухом пневматических инструментов и т. д.
Преимущества устройства:
В настоящее время винтовой компрессор выпускают как отечественные, так и импортные производители. Все компании предъявляют серьезные требования при создании машин.
Одним из них становится стабильная работа агрегата в любых условиях. Большинство моделей приспособлено для самых экстремальных температурных режимов, к примеру, от +1 до +35 градусов Цельсия.
К следующему преимуществу стоит отнести экономическую эффективность. Винтовой компрессор потребляет одинаковое количество электроэнергии при меньшей стоимости выработанного кубического метра сжатого воздуха. Также стоит отметить экономный расход масла.
Максимально простой монтаж достигается в отсутствии необходимости для установки оборудования на специальный фундамент. Именно поэтому машину можно разместить прямо в цехе.
Кроме того, винтовой компрессор обладает высокой износостойкостью. Возможные ремонтные работы провести значительно проще и дешевле в отличие от других видов компрессоров.
Бесшумная работа аппарата обеспечивает дополнительный комфорт всем сотрудникам производства или компании, в которых используют винтовой компрессор.
Дополнительным плюсом оборудования данного типа являются его компактные размеры. Аппарат можно легко транспортировать, при этом он не займет много места.
Винтовой компрессор поставляется вместе с расходными материалами и запчастями. По желанию заказчика устройство может быть дополнено другими комплектующими.
Группа компаний «Афалина» предлагает винтовой компрессор от ведущих производителей компрессорного оборудования!
