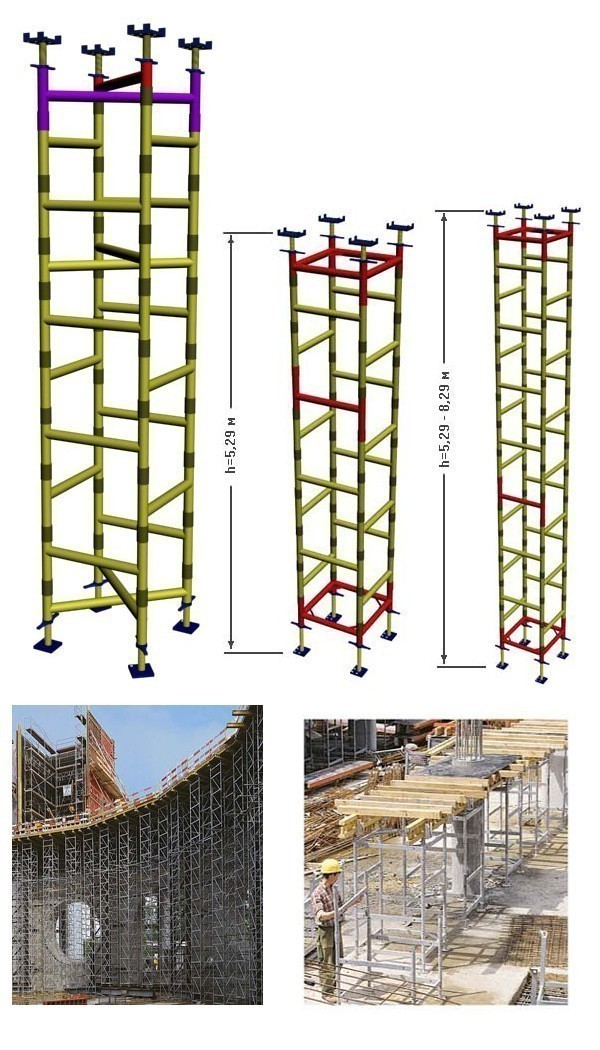

Вышка-тура под опалубку
Вышка-тура под опалубку. Состоит из нескольких конструктивных элементов, сочетание которых способно обеспечить высоту опалубки от 1,5 м до 21 м. Простота сборки - элементы вставляются друг в друга. Отсутствуют винты и шпильки.
Технические характеристики:
| Полная высота м. |
Конструктивные элементы |
Вес кг. |
|---|---|---|
| 1,3 | 2 основания* 1 секция* |
44,6 |
| 1,8 | 2 основания 2 секции |
60,6 |
| 2,3 | 2 основания 3 секции |
76,6 |
| 2,8 | 2 основания 4 секции |
92,6 |
| 3,3 | 2 основания 5 секций |
108,6 |
| 3,8 | 2 основания 6 секций |
124,6 |
| 4,3 | 2 основания 7 секций |
140,6 |
| 4,8 | 2 основания 8 секций |
156,6 |
| 5,3 | 2 основания 9 секций |
172,6 |
| 5,8 | 2 основания 10 секций |
188,6 |
| 6,3 | 2 основания, 10 секций 1 диагональная секция* |
205,2 |
| 6,8 | 2 основания, 11 секций 1 диагональная секция |
221,2 |
| 7,3 | 2 основания, 12 секций 1 диагональная секция |
237,2 |
| 7,8 | 2 основания, 13 секций 1 диагональная секция |
253,2 |
| 8,3 | 2 основания, 14 секций 1 диагональная секция |
269,2 |
| 8,8 | 2 основания, 15 секций 1 диагональная секция |
285,2 |
| 9,3 | 2 основания, 15 секций 2 диагональные секции |
301,8 |
| 9,8 | 2 основания, 16 секций 2 диагональные секции |
317,8 |
| 10,3 | 2 основания, 17 секций 2 диагональные секции |
333,8 |
| 10,8 | 2 основания, 18 секций 2 диагональные секции |
349,8 |
| 11,3 | 2 основания, 19секций 2 диагональные секции |
365,8 |
| 11,8 | 2 основания, 20 секций 2 диагональные секции |
381,8 |
* Основание состоит из элементов связей диагональной высокой и
диагональной низкой.
* Секция состоит из двух горизонтальных связей.
* Диагональная секция состоит из 2 высоких диагональных связей.
