XTREME - Серия окрасочных аппаратов с пневматическим приводом
Нанесение Защитных Покрытий
Новые распылительные аппараты XtremeTM фирмы GRACO ещё более мощные в работе и простые в эксплуатации, разработаны для нанесения покрытий высокой и очень высокой вязкости (не содержащих растворителя) в тяжелых условиях. Новый насос Xtreme фирмы Graco в комбинации с улучшенным воздушным мотор King' и надежным воздушным мотор Bulldog' создают идеальный распылительный аппарат для нанесения Ваших защитных покрытий.
Безвоздушные насосы компании Graco являются промышленными лидерами во всем мире по нанесению защитных покрытий, это правильный выбор для тех, кому жизненно необходимы качество, высокое давление и исключительная надежность.
Применение Xtreme
- Судостроение и судоремонт
- Производство и ремонт железнодорожных вагонов
- Оффшорные буровые платформы
- Производство контейнеров
- Производство металлических конструкций и защита их от коррозии
- Покрытия внешней и внутренней поверхности емкостей и труб
- Противопожарные покрытия
- Целлюлозно-бумажные комбинаты
Возможности и преимущества
- Превосходные эксплуатационные характеристики - Давление увеличено на 10% и усовершенствован поток среды.
- Снижение затрат на обслуживание аппарата - Повседневное обслуживание и ремонт требуют в два раза меньше времени.
- Увеличение срока эксплуатации аппарата - Штоки изготовленные по технологии PlasmaCoatTM и уплотнения XtremeSealTM увеличивают срок работы насоса более чем в два раза.
- Приспособленность к тяжелым условиям - Качество и прочность проверенные 30 летним опытом работы в различных условиях.

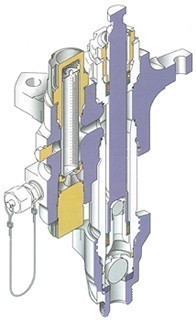

Новые насосы Xtreme
- Меньше затраты на обслуживание
- Муфта быстрого разъединения - Снижает время обслуживания
- Ручная регулировка гайки крепления уплотнений - Продлевает срок эксплуатации уплотнений за счёт дополнительной затяжки гайки
- Колпачок фильтра обеспечивает легкий доступ для обслуживания фильтра
- Втулка с уплотнениями - быстросъемная и ремонтопригодная
- Встроенный фильтр
- Сглаживает поток
- Снижает перепады давления
- Уменьшает расход растворителя при промывке в два раза по сравнению с обычными фильтрами
- Quick-Lock Cylinder PinTM - Шпилька-фиксатор цилиндра
- Отверстие для быстрой очистки
- 1/2-дюймовая бессальниковая заглушка QuickFloTM на выходе
- Съемный колпачок фильтра облегчает промывку
- Муфта быстрого доступа QuikAccessTM- позволяет проводить быструю разборку, используя только молоток, прямо на рабочем месте
- Дольше срок эксплуатации
- и кожаные уплотнения
- Плазменное покрытие
- Шток с плазменным покрытием - Плазменная технология увеличивает срок эксплуатации более чем в три раза по сравнению с хромированными штоками
- Цилиндр из нержавеющей стали с твердохромированным покрытием
- Верхний шарик-затвор изготовлен из закалённой нержавеющей стали
- Нижний шарик-затвор изготовлен из закалённой нержавеющей стали
- Реверсивное седло выполнено из карбида вольфрама
- Поршень большого объема обеспечивает поток материалов высокой вязкости
- Кольца-регуляторы хода шарика - позволяют настраивать насос на требуемую вязкость материала, в том числе и на очень высокую
- Дополнительный ремонтный комплект для нижнего затвора насоса - позволяет работать с ультравязкими материалами
Распылительные аппараты Xtreme
- Усиленная тележка - Выдерживает экстремальные условия эксплуатации
- Наклонные поручни - Обеспечивают наклон для облегчения загрузки
- Подъемные ручки - облегчают транспортировку
- Насос Xtreme фирмы Graco со встроенным фильтром
- Полупневматические шины - Никогда не сдуваются
- Плавный вход 1-1/4 дюйма - уменьшает "мертвые зоны" и предотвращает скопление материала
- Улучшенный воздушный мотор King - Теперь рассчитан на номинальное давление на входе 6,9 бар
- Более гибкий заборный шланг
- Клапан сброса давления, сконструированный по принципу плавающего шара - Уменьшает засорение и протечки
- Всасывающий шланг с быстрым разъединением
Xtreme крупным планом
 |
 |
 |
|
Модульный регулятор воздуха. Со встроенным фильтром, защищающим от грязи и влаги. Дополнительно может комплектоваться лубрикатором. |
Муфта быстрого разъединения. Быстро и просто отсоединяет шток мотора от штока насоса без использования инструментов. |
QuikAccessTM Муфта быстрого доступа.Позволяет проводить быструю разборку, используя только молоток, прямо на рабочем месте. |
 |
 |
|

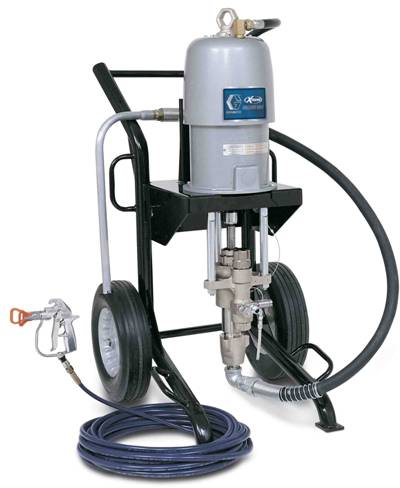

244491 - Xtreme King 68:1 смонтированный на усиленной тележке с пистолетом-распылителем мод. 510TM и шлангом |

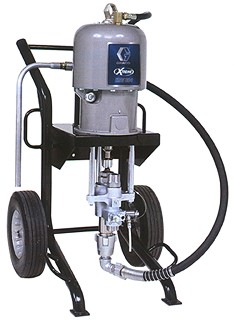

244458 - Xtreme Bullgod 33:1. Усиленная тележка |
Xtreme King фирмы Graco это комбинация нового насоса Xtreme с высокоэффективным воздушным мотором King, которая создает мощный распылительный аппарат, легко распыляющий разнообразные материалы покрытий и выдерживающий самые сложные рабочие условия.
Распылительный аппарат для всех ваших нужд
Распылительные аппараты Xtreme фирмы Graco эффективно справляются с широким спектром материалов, таких как антикоррозионные покрытия, архитектурные покрытия, эпоксидные смолы, уретановые покрытия и грунтовки, содержащие цинк, с диапазоном вязкости от малой до высокой, вплоть до ультравысокой - 100% вязкости!
При любом применении, безвоздушные распылительные аппараты Xtreme фирмы Graco - это идеальный выбор для качественной и надежной работы.
Воздушные моторы для распылительных аппаратов Xtreme
| KING | Идеален для применения там, где требуется высокое давление, длинные шланги или несколько пистолетов-распылителей. |
| BULLDOG | Исключительная мощность для материалов с вязкостью от средней до высокой. |
| Модель | Максимальное рабочее давление, бар (МПа) |
Выход за цикл, см3 | Выход макс. свободного потока, литров в минуту |
Выход при 60 циклах в мин, литров в минуту |
Вязкость материала |
| Bulldog 24:1 | 2400 (165, 16.5) | 250 | 11,3/43 | 4,0/15,2 | от низкой до средней |
| Bulldog 33:1 | 3300 (228, 22.8) | 180 | 8,5/32 | 2,9/11,0 | от низкой до средней |
| Bulldog 41:1 | 4100 (283, 28.3) | 145 | 7,5/28 | 2,3/8,7 | от низкой до средней |
| King 45:1 | 310 (31,0) | 250 | 43 | 15,2 | от средней до высокой |
| King 56:1 | 386 (38,6) | 220 | 38 | 12,9 | от средней до высокой |
| King 68:1 | 469 (46,9) | 180 | 8,5/32 | 2,9/11,0 | От высокой до сверхвысокой |
| King 80:1 | 510 (51,0) | 145 | 28 | 8,7 | От высокой до сверхвысокой |
Технические спецификации Xtreme King
| Максимальное давление среды на выходе | |
| King 45:1 | 31,0 МПа (310 бар) |
| King 56:1 | 38,6 МПа (386 бар) |
| King 68:1 | 46,9 МПа (469 бар) |
| King 80:1 | .51,0 МПа (510 бар) |
| Максимальное давление воздуха на входе | |
| King 45:1, 56:1, 68:1 | 0,7 МПа (7 бар) |
| King 80:1 | 0,6 МПа (6,1 бар) |
| Объем перекачиваемый за двойной ход (за цикл) | |
| King 45:1 | 250 см3 |
| King 56:1 | 220 см3 |
| King 68:1 | 180 см3 |
| King 80:1 | 145 см3 |
| Поток среды при 60 циклах в минуту | |
| King 45:1 | 15 л/мин |
| King 56:1 | 13 л/мин |
| King 68:1 | 11 л/мин |
| King 80:1 | 8,7 л/мин |
| Максимальная рабочая температура насоса | |
| King 45:1, 56:1, 68:1, 80:1 | 82°C |
| Размер входного соединения для воздуха | |
| King 45:1, 56:1, 68:1, 80:1 | 3/4 in npsm(f) |
| Размер входного соединения для среды | |
| King 45:1, 56:1, 68:1, 80:1 | 1-1/4 in npt(m) |
| Размер выходного соединения для среды | |
| Встроенный фильтр King 45:1, 56:1, 68:1, 80:1 | (2) 1/2 in npt(m) |
| Стандартный выход | |
| King 45:1, 56:1 | 1 in npt(f) |
| King 68:1, 80:1 | 3/4 in npt(f) |
| Высота | |
| Смонтированные на тележке аппараты | |
| King 45:1, 56:1, 68:1, 80:1 | 1361 мм |
| Воздушный мотор и насос Xtreme | |
| King 45:1, 56:1, 68:1, 80:1 | 1106 мм |
| Вес | |
| Смонтированные на тележке аппараты | |
| King Heavy Duty | 117,4 кг |
| Воздушный мотор и насос Xtreme | |
| King 45:1, 56:1, 68:1, 80:1 | 62,9 кг |
| Техническое руководство | 309329 |
Технические спецификации Xtreme Bulldog
| Максимальное давление среды на выходе | |
| Bulldog 24:1 | 16,5 МПа (165 бар) |
| Bulldog 33:1 | 22,8 МПа (228 бар) |
| Bulldog 41:1 | 28,3 МПа (283 бар) |
| Максимальное давление воздуха на входе | |
| Bulldog 24:1, 33:1, 41:1 | 0,7 МПа (7 бар) |
| Объем перекачиваемый за двойной ход (за цикл) | |
| Bulldog 24:1 | 250 см3 |
| Bulldog 33:1 | 180 см3 |
| Bulldog 41:1 | 145 см3 |
| Поток среды при 60 циклах в минуту | |
| Bulldog 24:1 | 15 л/мин |
| Bulldog 33:1 | 11 л/мин |
| Bulldog 41:1 | 8,7 л/мин |
| Максимальная рабочая температура насоса | |
| Bulldog 24:1, 33:1, 41:1 | 82°C |
| Размер входного соединения для воздуха | |
| Bulldog 24:1, 33:1, 41:1 | 3/4 in npsm(f) |
| Размер входного соединения для среды | |
| Bulldog 24:1, 33:1, 41:1 | 1-1/4 in npt(m) |
| Размер выходного соединения для среды | |
| Xtreme со встроенным фильтром Bulldog 24:1, 33:1, 41:1 | (2) 1/2 in npt(m) |
| Стандартный Xtreme | |
| Bulldog 28:1 | 1 in npt(f) |
| Bulldog 33:1, 41:1 | 3/4 in npt(f) |
| Высота | |
| Xtreme смонтированный на усиленной тележке | |
| Bulldog 24:1, 33:1, 41:1 | 1258 мм |
| Воздушный мотор и насос Xtreme | |
| Bulldog 24:1, 33:1, 41:1 | 1120 мм |
| Вес | |
| Xtreme смонтированный на усиленной тележке | |
| Bulldog 24:1, 33:1, 41:1 | 107 кг |
| Воздушный мотор и насос Xtreme | |
| Bulldog 24:1, 33:1, 41:1 | 53 кг |
| Техническое руководство | 309329 |
|
Распылительный аппарат Zinc Xtreme |
Распылительный аппарат Xtreme с воздушной поддержкой |
|
|
|
Bulldog 24:1 и Bulldog 33:1 |
Bulldog 33:1 и Bulldog 41:1 |
 |
 |
 |
