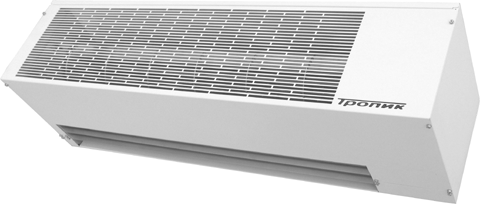

    Серия X400Е

    Серия X400Е

    X (икс) 400 серия воздушных завес позволяет перекрывать проемы до 4 метров.

    Все завесы серии Х могут устанавливаться как вертикально, так и горизонтально.

    Внутри серии X завесы подразделяются на классы 400, 500, 600, которые указывают максимальную высоту установки завесы(технически классы определяются производительностью завесы по воздуху)

    Завесы серии Т комплектуются выносным клавишным пультом управления 3Е либо радиоуправлением (доступно с завесамиТ4ххЕ15R).

    В качестве опции предлагается выносной капиллярный или электронный терморегулятор.

    Маркировка.

    Первая цифра в маркировке обозначает класс завесы, две другие - мощность нагревательных элементов, буква Е -электрический способ нагрева, буква W - нагрев горячей водой, если буква отсутствует, то завеса без нагрева. В концедобавляется число 10 для завес длиной 1м, 15 для завес длиной 1.5м и 20 для завес длиной 2м и буква R, если используетсярадиоуправление.

    Например:

    Х418Е15R - завеса класса 400, электрическая мощность 18кВт , длина 1.5м, радиоуправление.

    Х418Е20 - завеса класса 400, электрическая мощность 18кВт , длина 2м, стандартный пульт.

    Крыльчатки вентиляторов Т серии установлены на подшипниках качения, что увеличивает срок службы и уменьшает шум приработе завесы.

    В завесах длиной 1.5м используются крыльчатки и оригинальное техническое решение немецкой фирмы PUNKER,непрерывная длина рабочей зоны завесы составляет 1200мм.

    В качестве нагревательных элементов используются "стич-элементы" производства немецкой фирмы EICHENAUER.

    Стич-элементы, применяемые в тепловых завесах ТРОПИК, характеризует работа практически без инерции: нагрев за 1-2секунды до полной мощности, и мгновенное остывание до безопасной температуры (в отличие от ТЭНов, которые выходят нарежим несколько минут и также долго остывают из-за тепловой инерции). Это делает возможным и даже желательнымиспользование концевых выключателей и автоматики. При открывании двери произойдет мгновенная подача теплого воздуха впроём двери, а при закрывании двери - прекращение нагрева либо включение пониженной мощности (в зависимости отнастройки автоматики). При этом существенно снижаются затраты на электроэнергию и шумовое воздействие от постоянноработающей завесы.

    В ситуации аварийного прекращения подачи электроэнергии при использовании стич-элементов происходит быстроеостывание устройства. Если же используются ТЭНы, после прекращения обдува температура на ТЭНах будет некоторое времявозрастать, что может привести к срабатыванию термозащиты и даже повреждению оборудования.

    Технические характеристики

    Модель /характеристика X409E10 Х410Е10 X412E10 Х414Е15 X416E15 Х418Е15 Х418E20 Х421E20 Х424Е20
    Мощность, кВт 9 10,5 12 14 16 18 18 21 24
    Ступени мощности, кВт 4,5 / 9 4,5 / 6 / 10,5 6/12 7 / 14 7 / 9 / 16 9 / 18 9 / 18 9 /12 / 21 12 / 24
    Δt, °C при макс.мощности Vmax / Vmin * 12 / 16 14 / 18 16 / 21 12 / 16 14 / 18 16 / 21 12 / 16 14 / 18 16 / 21
    Напряжение питания, В 380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    Максимальный ток, А 14 16 18 25 29 32 27 32 35
    Сечение силовогокабелямм² (медного) 5х2,5 5х2,5 5 х 4,0 5х6,0 5х6,0 5 х 4,0 5 х 6,0 5 х 6,0 5 х 10,0
    Сечение кабеля ПДУ,мм² (медного) 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75 7 х 1,0 7 х 1,0 7 х 1,0
    Автомат защиты, А 20 25 25 40 40 40 40 40 40
    Скорость потокавоздухамакс., м/с 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0 13,0
    Производительность,макс/мин, м³/ч 2500 /
    1800
    2500 /
    1800
    2500 /
    1800
    3600 /
    2600
    3600 /
    2600
    3600 /
    2600
    5000 /
    3600
    5000 /
    3600
    5000 /
    3600
    Ширинамм 1000 1000 1000 1500 1500 1500 2000 2000 2000
    Глубинамм 260 260 260 260 260 260 260 260 260
    Высотамм 230 230 230 230 230 230 230 230 230
    Вес (без упаковки), кг 17,3 17,3 17,3 23,0 23,0 23,0 33,7 33,7 33,7
    Максимальная высотаустановки, м 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0
    Уровень шума нарасстоянии
     5 м, дБ не более
    59 59 59 60 60 60 61 61 61

    *  В таблице приведены результаты измерений ΔТ при нормальных климатических условиях и номинальном напряженииэлектросети. При изменении условий эксплуатации от указанных вышеΔТ может изменяться ± 25%

    Интерьерные завесы Techno, корпус из полированной нержавеющей стали

    Все завесы с исполнением Techno по характеристикам идентичны стандартным завесам серии Х
