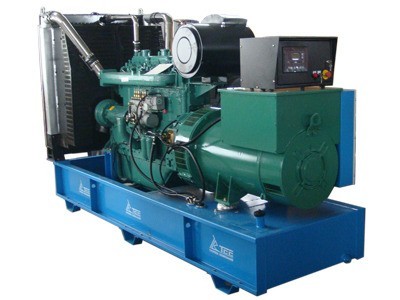

Дизельные электростанции АД с двигателем Mitsudiesel, мощностью 40-640 кВт
Назначение и применение
Электростанции ТСС новой серии «Mitsudiesel» предназначены для выработки электрической энергии напряжением 400 В, частотой 50 Гц.
Электростанции могут использоваться в качестве основного источника питания для автономных объектов (удаленные населенные пункты, фермерские хозяйства, вахтовые поселки, буровые установки) и резервного источника электроснабжения объектов, требующих повышенной надежности энергообеспечения (школы, учреждения здравоохранения, банки, гостиницы, спортивные сооружения и т.п).
Преимущества дизельных электростанций серии «Mitsudiesel»
- низкая стоимость дизельной электростанции;
- низкая стоимость эксплуатационных расходов;
- повышенный срок эксплуатации;
- совершенный дизайн и эргономичность;
- удобство в обслуживании и ремонте (сокращенное время ТО - 1 и ТО - 2);
- доступность запасных частей;
- возможность подключения системы автоматического запуска;
- широкий спектр вариантов устройства автоматики.
Общая конструкция
- Базовый электроагрегат станции выполнен на раме с интегрированным топливным баком, что улучшило промышленную эстетику агрегата, усилило прочностные характеристики рамы и уменьшило его габаритные размеры.
- Рама имеет конструктивные элементы, позволяющие производить такелажные работы без дополнительных приспособлений.
- Объем интегрированного топливного бака гарантирует бесперебойную работу электростанции не менее 8 часов при номинальной нагрузке.
- Топливный бак оснащен датчиком уровня топлива и сливным клапаном.
- Сопряжение дизельного двигателя и силового генератора выполнено по стандарту SAE.
- Наличие виброопор между рамой и дизель-генератором значительно снижает вибрации при работе электростанции
- Наличие подогревателя масла (опционально) продлевает срок службы ДГУ.
Двигатели
Применяемые в электростанциях двигатели представляют собой компактные и экономичные агрегаты высокой надежности. Двигатель Mitsudiesel обладает хорошей динамикой и резервом крутящего момента до 30%, оснащен турбокомпрессором высокой эффективности.
Данные двигатели отличаются простотой эксплуатации, экономичностью, хорошей ремонтопригодностью, имеют легкий доступ к агрегатам и узлам.
Для станций 68 — 120 кВт серии «Mitsudiesel» применяется двигатель с механическим регулятором оборотов прямого действия, обеспечивающим возможность установки номинальной частоты вращения при любой нагрузке от 10 % до 110 % номинальной мощности при работе дизеля в составе электроагрегата. В моделях 160 и 200 кВт применяется дизельный двигатель с электронным регулятором оборотов.
Двигатели Mitsudiesel на основании испытаний показали лучшие результаты среди аналогов по таким параметрам, как надежность, экономичность, стоимость. Ресурс работы двигателя до капитального ремонта — 10 000 часов.
Генераторы
Синхронные генераторы LEROY-SOMER являются признанными лидерами по весо-габаритным характеристикам, что обеспечивает им самое широкое применение. Отличные переходные характеристики синхронных бесщеточных генераторов LEROY-SOMER позволяют применять серийные модели трехфазных генераторов для широкого спектра задач, что обеспечивает их использование мировыми лидерами в производстве дизель генераторов.
Заводы LEROY-SOMER по выпуску генераторов являются старейшими европейскими предприятиями этой отрасли и накопили громадный опыт в разработке и производстве генераторов: для параллельной работы с другими источниками питания и сетью; с различными степенями защиты IP23, IP44, IP54, IP55; для работы в среде с содержанием абразивных, агрессивных, коррозионных примесей; с системами возбуждения SHUNT (без возможности короткого замыкания на выходе генератора), AREP и PMG (с возможностью короткого замыкания на выходе генератора) для оптимального решения задач заказчика; с противоконденсатными нагревателями и датчиками температуры обмоток, температуры и вибрации подшипников.
Щиты управления электростанцией (ЩУЭ)
ЩУЭ — комплектное устройство, предназначенное для управления дизельгенераторами соответствующей мощности. Щит управления обеспечивает выполнение функций аварийно-предупредительной сигнализации, автоматической защиты и автоматического управления установкой.
ЩУЭ, установленные на дизельных станциях нового поколения ГК ТСС, изготовлены на базе импортного контроллера Smartgen HGM6120 — микропроцессорного устройства c жидкокристаллическим дисплеем, которое обеспечивает полный контроль работы электростанции, его защиту, а также точное измерение и отображение на дисплее рабочих параметров.
Микропроцессорный контроллер осуществляет непрерывный контроль температуры охлаждающей жидкости, давления масла в системе смазки двигателя, уровня топлива в топливном баке, напряжение, частоту и ток, активную, реактивную и полную мощности генератора, их сравнение с заданными пределами изменения данных величин. Если контролируемые параметры выходят за установленные пределы, а также при срабатывании датчиков предельных значений температуры охлаждающей жидкости, давления масла, низкого уровня топлива в баке, вырабатывается команда на отключение нагрузки и аварийный останов двигателя. Срабатывание аварийной защиты дублируется световым сигналом «Авария» на лицевой панели ЩУЭ.
Кроме того контроллер следит за такими параметрами, как количество пусков станции, наработка в моточасах, количество выработанной электроэнергии.
По желанию заказчика изготавливаются щиты управления электростанции по 2-й степени автоматизации, которая позволяет производить автоматический запуск дизельгенератора и подключение нагрузки при отключении напряжения основной питающей сети или при отклонении ее величины за пределы, заданные программируемыми установками; автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом дизельной электростанции.
Настройки параметров контроллера хранятся во внутренней энергонезависимой памяти и не сбиваются при пропадании внешнего питания. Настройка параметров контроллера может быть выполнена как с его лицевой панели, так и посредством подключения к ПК через интерфейс СОМ.
Технические характеристики
| Наименование | Мощность ном., кВт | Емкость бака, л | Расход, л/ч, 75% | Габаритные размеры, мм * | Масса, кг * |
| АД-40С-Т400-1РМ11 | 40 | 84 | 8,3 | 2050 x 900 x 1100 | 960 |
| АД-50С-Т400-1РМ11 | 50 | 144 | 10,3 | 2050 x 900 x 1100 | 980 |
| АД-68С-Т400-1РМ11 | 68 | 144 | 14 | 2210 x 900 x 1300 | 1 250 |
| АД-80С-Т400-1РМ11 | 80 | 170 | 16,5 | 2250 x 900 x 1520 | 1 300 |
| АД-100С-Т400-1РМ11 | 100 | 212 | 20,6 | 2260 x 900 x 1520 | 1 350 |
| АД-120С-Т400-1РМ11 | 120 | 250 | 24,8 | 2480 x 900 x 1490 | 1 650 |
| АД-160С-Т400-1РМ11 | 160 | 339 | 33 | 3000 x 1100 x 1700 | 1 790 |
| АД-200С-Т400-1РМ11 | 200 | 424 | 41,3 | 3000 x 1100 x 1700 | 1890 |
| АД-240С-Т400-1РМ11 | 240 | 550 | 63,4 | 3120x1160x1650 | 2715 |
| АД-300С-Т400-1РМ11 | 300 | 850 | 81,4 | 3120×1160×1650 | 3715 |
| АД-320С-Т400-1РМ11 | 320 | 850 | 86,9 | 3120x1160x1650 | 3800 |
| АД-360С-Т400-1РМ11 | 360 | 850 | 91,3 | 3300×1810×2100 | 3800 |
| АД-400С-Т400-1РМ11 | 400 | 900 | 101,4 | 3650×1960×2200 | 3950 |
| АД-440С-Т400-1РМ11 | 440 | 900 | 109 | 3650x1810x2200 | 4200 |
| АД-500С-Т400-1РМ11 | 500 | 1100 | 127,2 | 3650×1960×2250 | 4300 |
| АД-550С-Т400-1РМ11 | 550 | 1200 | 142 | 3850x1960x2250 | 4300 |
| АД-580С-Т400-1РМ11 | 580 | 1400 | 149,8 | 3850x1960x2250 | 4300 |
| АД-640С-Т400-1РМ11 | 640 | 1500 | 165,3 | 4000x2100x2300 | 4700 |
