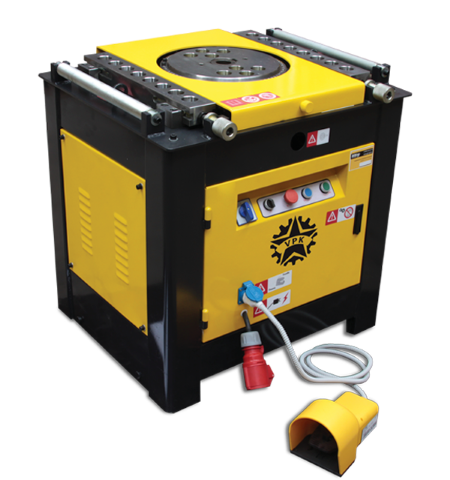

Станок для гибки арматуры Г-42
Станок для гибки арматуры Г-42 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели Г-40 на станке для гибки Г-42 сокращено время настройки угла загиба на поворотном рабочем диске.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-40 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- электромотор снабжён электротормозом в отличии от Г-40
- рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
- упрощён порядок изменения угла гиба, применены переставляемые штифты
- в отличии от Г-40 увеличено количество отверстий под упорные штифты для большего вариантов гиба
- в отличии от Г-40 максимальный диаметр сгибаемой арматуры класса А-I составляет 42мм, класса А-III составляет 36мм
- замена масла 1 раз в год
В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц, кВт | Скорость вращения рабочего диска, об/мин | Класс арматуры ГОСТ 5781-82 и 10884-94 | Габариты,мм ДхВХШ | Вес, кг | Масло, л | |||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
| кол-во прутков при единовременной гибке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый øарматуры,мм | |||||||||||||||||
| Г-42 | 3 | 12 | 42 | 24 | 16 | 36 | 20 | 12 | 32 | 18 | 18 | 36 | 20 | 12 | 810х760х860 | 365 |
17 |
