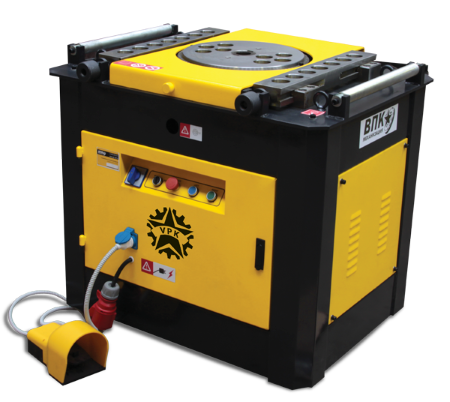

Станок для гибки арматуры Г-50
Станок для гибки арматуры Г-50 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Станок Г-50 торговой марки VPK спроектирован и разработан с учетом используемых в настоящее время технологий по гибке, обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Гибочный станок Г-50 зарекомендовал себя даже в самых суровых условиях эксплуатации.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-50 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной « ванне »
- ручное и педальное управление, что обеспечивает удобство работы для оператора
- может работать 1-н человек до 9 гибов в минуту как одного, так и нескольких
- прутков линейки под упорные штифты регулируются, что позволяет сделать более точную подгонку под используемую арматуру
- две регулируемые линейки и набор преспособлений (штифты, втулки, упорный угольник) позволяют делать двойной гиб за один ход рабочего диска
- все элементы станка хорошо закреплены и защищены
- электродвигатель 4 кВт снабжен электротормозом (высокая точность угла гиба)
- предохранителями, обеспечивает безопасность при эксплуатации
- замена масла один раз в год
- для удобства предусмотрен "глазок" уровня масла
В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц, кВт | Скорость вращения рабочего диска, об/мин | Класс арматуры ГОСТ 5781-82 и 10884-94 | Габариты,мм ДхВХШ | Вес, кг | Масло, л | |||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
| кол-во прутков при единовременной гибке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый øарматуры,мм | |||||||||||||||||
| Г-50 | 4 | 9 | 50 | 32 | 20 | 42 | 28 | 14 | 38 | 26 | 26 | 40 | 26 | 16 | 830х750х750 | 470 |
20 |
