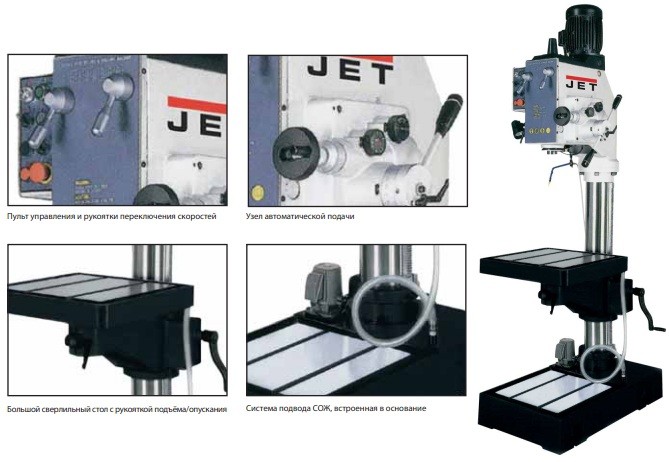

Тяжелый сверлильный станок GHD-50PF
Описание
- Сверлильный станок для тяжелых работ с возможностью фрезерования и резьбонарезания;
- Сверлильный станок на 50 мм по стали и 64 мм по чугуну;
- Автоматический возврат пиноли шпинделя при автоподаче;
- Система подвода СОЖ встроена в основание;
- Фиксация головы обеспечивает высокую точность сверления;
- Микроподача шпинделя обеспечивает точность работы;
- Масляная ванна редуктора обеспечивает максимальную эффективность, плавный ход работы и продолжительный срок службы;
- Конические роликовые подшипники шпинделя подходят для тяжёлого режима работы;
- Ограничитель хода шпинделя предохраняет коробку передач от повреждений.
Стандартное исполнение
- Защитный экран с концевым выключателем;
- Быстрозажимной патрон 1-16 мм;
- Оправка сверлильного патрона Мk-4/B16;
- Система подвода СОЖ;
- Инструмент для обслуживания;
- Инструкция по эксплуатации.
Технические характеристики тяжелого сверлильного станка GHD-50PF
| Модель | GHD-50PF |
|---|---|
| Макс. Ø отверстия в стали | 50 мм /М33 |
| Макс. Ø торцевой фрезы | 100 мм |
| Макс. Ø концевой фрезы | 25 мм |
| Вылет шпинделя | 340 мм |
| Конус шпинделя | МК-4 |
| Диаметр пиноли шпинделя | 100 мм |
| Расстояние от шпинделя до стола/основания | 713/1469 мм |
| Рабочий ход при сверлении | 200 мм |
| Частота вращения шпинделя 6 | 50–1510 об/мин |
| Автоматическая подача пиноли 4 | 0,1/0,2/0,3/0,4 мм/об |
| Диаметр колонны | 180 мм |
| Размер стола | 600х600 мм |
| Т-образный паз | 2, 16 мм |
| Размер основания | 1026х580 мм |
| Выходная мощность | 3,0 кВт / S1 100% |
| Насос | 0,1 кВт |
| Габаритные размеры (ДхШхВ) | 1026х600х2324 мм |
| Масса | 750 кг |
| Артикул (380 В) | 50000438T |
