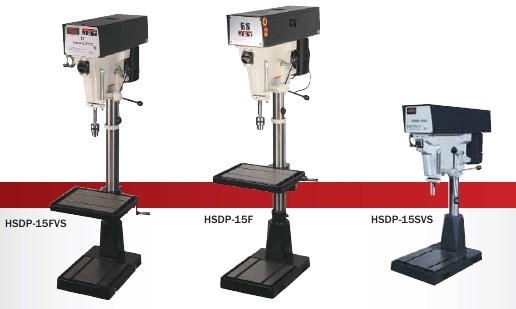

Высокоскоростные сверлильные станки HSDP-15FVS(SVS,F,S)
Описание
- Высокоскоростные сверлильные станки, частота вращения шпинделя до 4300 об/мин
- Конструкция станка обеспечивает необходимую жесткость
- Удлиненная пиноль шпинделя обеспечивает высокую точность обработки
- Большой рабочий стол для удобства работы
- Стойка большого диаметра помогает обеспечивать жесткость станка уменьшить отклонения от оси сверления
- Плавное или ступенчатое изменение частоты вращения шпинделя в зависимости от модели
Комплектация
- Сверлильный патрон 0-13 мм, под ключ
- Оправка МК-2
- Клин
Технические характеристики
|
Модель |
HSDP-15S |
HSDP-15SVS |
HSDP-15F |
HSDP-15FVS |
|
Артикул, 380В |
50000675Т |
50000665Т |
50000670Т |
50000660Т |
|
Макс. диаметр сверления сталь/чугун |
12 мм / 16 мм |
12 мм / 16 мм |
12 мм / 16 мм |
12 мм / 16 мм |
|
Частота вращения шпинделя |
340-4130 об/мин |
350-4300 об/мин, плавно |
340-4130 об/мин |
350-4300 об/мин, плавно |
|
Конус шпинделя |
МК-2 |
МК-2 |
МК-2 |
МК-2 |
|
Вылет шпинделя |
190 мм |
190 мм |
190 мм |
190 мм |
|
Ход пиноли шпинделя |
150 мм |
150 мм |
150 мм |
150 мм |
|
Диаметр пиноли |
56 мм |
56 мм |
56 мм |
56 мм |
|
Диаметр стойки |
76 мм |
76 мм |
76 мм |
76 мм |
|
Расстояние шпиндель-стол |
--- |
--- |
1040 мм |
1040 мм |
|
Расстояние шпиндель-основание |
280 мм |
280 мм |
1200 мм |
1200 мм |
|
Габаритные размеры стола |
360х530 мм |
360х530 мм |
386х450 мм |
386х450 мм |
|
Рабочая зона стола |
270х315 мм |
270х315 мм |
310х365 мм |
310х365 мм |
|
Перемещение стола |
--- |
--- |
425 мм |
425 мм |
|
Макс. нагрузка на стол |
--- |
--- |
40 кг |
40 кг |
|
Т-образный паз, 2 |
12 мм |
12 мм |
12 мм |
12 мм |
|
Расстояние между пазами |
135 мм |
135 мм |
135 мм |
135 мм |
|
Выходная мощность |
0,75 кВт /S1 100% |
0,75 кВт /S1 100% |
0,75 кВт /S1 100% |
0,75 кВт /S1 100% |
|
Размеры основания |
530х360х79 мм |
530х360х79 мм |
530х360х79 мм |
530х360х79 мм |
|
Габаритная высота |
928 мм |
928 мм |
1715 мм |
1715 мм |
|
Масса |
110 кг |
110 кг |
130 кг |
130 кг |
