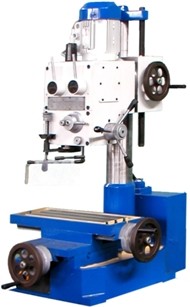

Станок сверлильно-фрезерный ГС520
Описание
Конструктивные особенности станка:
- возможность поворота шпиндельной головки вокруг горизонтальной оси в диапазоне ± 90°
- позволяет производит обработку поверхностей расположенных под различными углами к рабочей поверхности стола;
- удобное реверсирование шпинделя;
- наличие тонкой вертикальной подачи шпинделя и настройка на заданную глубину обработки;
Станок позволяет выполнять следующие операции: фрезерование, сверление, резьбонарезание.
Технические характеристики
|
Наибольший условный диаметр торцевого фрезерования, мм |
40 |
|
Наибольший условный диаметр сверления, мм, в стали 45 |
16 |
|
Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45 |
М16 |
|
Наибольшее перемещение шпинделя, мм |
60 |
|
Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм |
400 / 0 |
|
Расстояние от оси шпинделя до направляющей колонны, мм |
227,5 |
|
Продольный ход стола, мм |
320 |
|
Поперечный ход стола, мм |
200 |
|
Цена деления лимбов, мм продольного, поперечного и точного вертикального вертикального перемещения шпинделя |
0,05 1 |
|
Число скоростей шпинделя |
6 |
|
Пределы частоты вращения шпинделя, об/мин |
100…1800 |
|
Цена деления лимба тонкой подачи, мм |
0,05 |
|
Цена деления лимба линейки отсчета глубины обработки, мм |
0,1 |
|
Величина подач шпинделя |
ручная |
|
Угол поворота головки вокруг горизонтальной оси |
±90° |
|
Внутренний корпус отверстия шпинделя |
Морзе 2 |
|
Размеры стола, мм ширина длина |
200 500 |
|
Мощность привода, кВт |
0,75 |
|
Частота вращения, об/мин |
1500 |
|
Частота тока питающей сети, Гц |
50 ± 1 |
|
напряжение питающей сети, В |
380 ± 38 |
|
Цанги, диаметр зажима, мм |
5; 6; 8; 10 |
|
Габаритные размеры станка, мм, не более длина ширина высота |
825 700 1280 |
|
Масса станка (нетто/брутто), кг, не более |
275/325 |
|
Габаритные размеры упаковки, мм, не более длина ширина высота |
1040 850 1310 |
