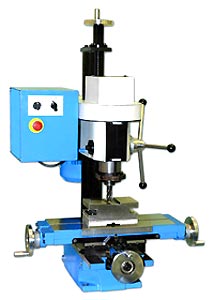

Сверлильно-фрезерный станок СФ-1
Описание
Сверлильно-фрезерный станок СФ-1 предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства.
Станки предназначены для выполнения сверлильно-фрезерных работ и нарезания резьбы.
Применение направляющих типа “ласточкин хвост” дает стабильность работы при фрезеровании.
Станки имеют переставляемый упор глубины сверления, что создает удобство в работе.
Стол имеет фиксацию по всем направлениям.
Станки комплектуются частотным преобразователем бесступенчатого регулирования скорости вращения шпинделя.
За отдельную плату станки комплектуются тумбой.
Технические характеристики
| Характеристика | СФ-1 |
|---|---|
| Максимальный диаметр сверления, мм | 23 |
| Максимальный диаметр рассверливания, мм | 35 |
| Максимальный диаметр фрезерования, мм | 76 |
| Размеры рабочей поверхности стола(длина х ширина), мм: | 450 х 180 |
| Наибольшие перемещения, мм: | |
| - продольное стола | 260 |
| - поперечное стола | 150 |
| - вертикальное головки | 280 |
| Внутренний конус шпинделя | Морзе3АТ6 ГОСТ 25557-82 |
| Диапазон частот вращения, мин-1 | 100...3000 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм | |
| - минимальное | 90 |
| - максимальное | 370 |
| Длина хода пиноли, мм. | 100 |
| Поворот головки в горизонтальной плоскости, град. | 30 |
| Мощность привода двигателя, кВт | 1,5 |
| Габаритные размеры: длина х ширина х высота, мм | 850х750х1100 |
| Масса СФ-1 , кг | 200 |
