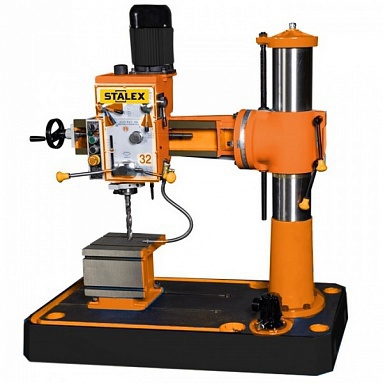

Станок радиально-сверлильный STALEX SRD-3207P
Описание
Радиально-сверлильные станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
- Система подвода СОЖ
- Рабочий стол
- Переходная втулка
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция по эксплуатации
- Сертификат точности
- Упаковочный лист
Особенности
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
- Стойка разработана для жесткости и минимального отклонения
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
- Наклон консоли ±45˚
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
- Бак СОЖ отлит в основании
- Двигатель имеет независимую систему защиты перегрузки
Технические характеристики
| STALEX SRD-3207P | |
|---|---|
| Макс. Ø сверления, сталь, мм | 32 |
| Макс. Ø резьбонарезания, мм | М20(чугун) М16(сталь) |
| Макс. Ø растачивания сталь / чугун, мм | 86 / 100 |
| Диаметр стойки, мм | 150 |
| Расстояние между шпинделем и стойкой (мин/макс), мм | 300 / 700 |
| Поворот консоли | 360˚ |
| Наклон консоли | ±45˚ |
| Расстояние между шпинделем и основанием (мин/макс), мм | 300 / 680 |
| Рабочая зона стола (ДхШхВ), мм | 250х250х350 |
| Конус шпинделя | MТ-3 |
| Ход пиноли шпинделя, мм | 130 |
| Диапазон вращения шпинделя, 8, об/мин | 100-1600 |
| Автоподача пиноли шпинделя, 3, мм/об | 0,08;0,14;0,23 |
| Мощность двигателя, кВт | 1,1 |
| Мощность насоса СОЖ, кВт | 0,37 |
| Размер основания, мм | 1200х625х155 |
| Габаритные размеры станка, мм | 1235х625х1230 |
| Габаритные размеры упаковки, мм | 1270х690х1370 |
| Масса нетто/брутто, кг | 500/580 |
