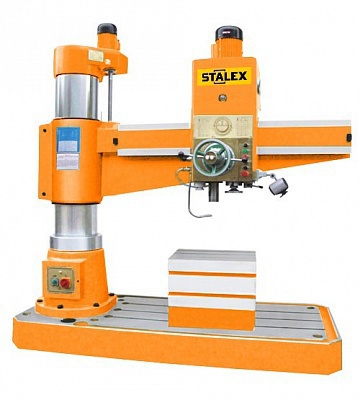

Станок радиально-сверлильный STALEX SRD-5020
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
Особенности
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
- Опорная плита имеет Т-образные пазы и сливные каналы
- Бак СОЖ отлит в основании
- Двигатель имеет независимую систему защиты перегрузки
- Удобно расположенный переключатель реверса шпинделя
- Концевые выключатели расположены в крайних точках перемещения консоли
Технические характеристики
| STALEX SRD-5020 |
| Макс. Ø сверло, сталь, мм | 50 |
| Макс. Ø сверло, чугун, мм | 50 |
| Макс. Ø растачивания сталь / чугун, мм | 86 / 120 |
| Диаметр стойки, мм | 350 |
| Расстояние между шпинделем и стойкой (мин/макс), мм | 350 / 2000 |
| Горизонтальное перемещение головки по консоли, мм | 1400 |
| Расстояние между шпинделем и основанием (мин/макс), мм | 320 / 1220 |
| Вертикальное перемещение консоли, мм | 600 мм |
| Рабочая зона стола (ДхШхВ), мм | 630х500х500 |
| Конус шпинделя | MТ-5 |
| Ход пиноли шпинделя, мм | 315 |
| Диапазон вращения шпинделя, 16, об/мин | 25-2000 |
| Автоподача пиноли шпинделя, 16, мм/об | 0,04-3,2 |
| Мощность двигателя, кВт | 4,0 |
| Скорость подъема консоли, м/мин | 1,2 |
| Мощность насоса СОЖ, кВт | 0,37 |
| Размер основания, мм | 2400х1000х200 |
| Габаритные размеры, мм | 2900х1060х2650 |
| Масса нетто/брутто, кг | 3550 |
