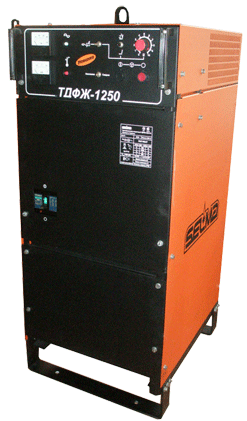

Сварочный трансформатор ТДФЖ-1250
Назначение:
Сварочный трансформатор ТДФЖ-1250 в комплекте со сварочным автоматом предназначен для автоматической высокопроизводительной одно- или многодуговой сварки и наплавки под слоем флюса на переменном токе ответственных конструкций из малоуглеродистых и низколегированных сталей.
Технические характеристики:
| Наименование параметра | Значение |
| Напряжение питающей сети, В | 2 х380 |
| Частота питающей сети, Гц | 50 |
| Номинальный сварочный ток, А (при ПВ, %) | 1250 (100%) |
| Первичный ток при номинальной нагрузке, А, не более | 250 |
| Номинальное рабочее напряжение, В | 44 |
| Пределы регулирования сварочного тока, А | 400 – 1250 |
| Пределы регулирования рабочего напряжения, В | 28-44 |
| Напряжение холостого хода, В, не более | 76 |
| Потребляемая мощность при номинальном токе, кВа, не более | 98 |
| Коэффициент полезного действия, не менее,% | 88 |
| Масса, кг, не более | 560 |
| Габариты, мм, не более | 776x610х1420 |
Преимущества:
- Плавное регулирование сварочного напряжения и включение на сварку может осуществляться местно или дистанционно.
- Трансформатор может работать в составе автоматизированных сварочных линий. В том числе использоваться для сварки спирально-шовных труб и для сварки продольных швов при производстве труб.
- Сварочный трансформатор ТДФЖ-1250 преобразовывает синусоидальное вторичное напряжение в напряжение прямоугольной формы, которое обеспечивает высокую стабильность дуги и хорошие сварочные характеристики.
- Трансформатор позволяет производить сварку переменным током прямоугольной формы.
- При сварке переменным током прямоугольной формы обеспечивается повышенная скорость перехода тока через нулевое значение. При этом время прерывания дуги в момент безтоковых пауз существенно уменьшается и, соответственно, резко повышается устойчивость горения дуги, а значит и качество сварного шва.
- Прямоугольная форма тока улучшает формирование обратной стороны шва, снижает угловые остаточные деформации свариваемых деталей, исключает образование зоны выгнутости по оси шва при сварке по предельно допустимым зазорам, исключает эффект магнитного дутья и намагничивания свариваемого изделия, что особенно важно при многодуговой сварке.
- Надежное зажигание и устойчивое горение дуги.
- Наличие термозащиты от перегрузки.
- Возможность как местного, так и дистанционного регулирования сварочных параметров.
- Обладает двумя видами жестких внешних вольтамперных характеристик для сварки и наплавки под слоем флюса.
- Высокая надежность обмоточных узлов.
- Класс изоляции Н.
