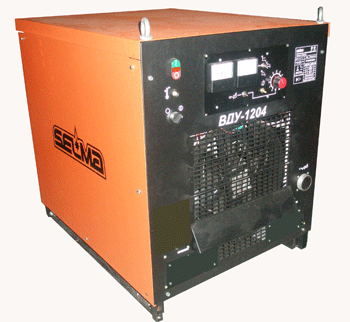

Выпрямитель ВДУ-1204
Назначение:
Выпрямитель ВДУ-1204 в комплекте со сварочным автоматом предназначен для сварки под слоем флюса изделий из углеродистых и легированных сталей, а также может быть использован для воздушно-дуговой резки (строжки) угольным электродом в режиме падающей внешней характеристики.
Технические характеристики:
| Название параметра | Значение |
| Напряжение питающей сети, В | 3х380 |
| Частота питающей сети, Гц | 50 |
| Номинальный сварочный ток, А | 1250 |
| Номинальный режим работы (ПВ) при цикле 10 мин., % | 60 |
| Номинальное рабочее напряжение, В | 44 |
| Наименьший сварочный ток, А | 90 |
| Наибольший сварочный ток, А | 1250 |
| Пределы регулирования рабочего напряжения, В | 20-45 |
| Напряжение холостого хода, В, не более | 82 |
| Регулирование сварочного тока | Плавное |
| Потребляемая мощность, при номинальном токе, кВА, | 108 |
| Коэффициент полезного действия, не менее, % | 84 |
| Габаритные размеры, мм | 1030х730х915 |
| Масса, кг | 460 |
Преимущества:
- Обладает тремя видами внешних вольтамперных характеристик: две жесткие и одна падающая характеристики для сварки и наплавки под слоем флюса;
- Наличие падающей внешней характеристики для сварки под слоем флюса , а так же для воздушно-дуговой резки (строжки) угольным электродом;
- Предварительная установка сварочного напряжения;
- Наличие двух ступеней индуктивности, которые позволяют оптимально подобрать сварочный режим;
- Наличие термозащиты от перегрузки;
- Наличие защиты от короткого замыкания;
- Возможность как местного, так и дистанционного регулирования сварочных параметров;
- Высокая надежность обмоточных узлов;
- Надежное зажигание и устойчивое горение дуги;
- Класс изоляции Н.
- Существенно меньшее энергопотребление и вес источника в сравнении с аналогами.
