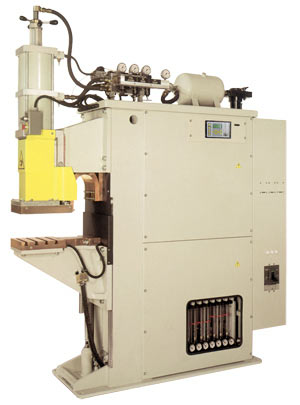

Стационарные машины для сварки трехфазным постоянным током - 100-630 кВА
Сварочные машины для точечной и рельефной контактной сварки трехфазным постоянным током. Номинальная мощность при ПВ = 50% от 100 до 630 кВА
Общие данные
- Машины для сварки трехфазным постоянным током обладают
следующими дополнительными преимуществами:
- Повышенный коэффициент мощности
- Пониженная нагрузка на источник питания
- Сбалансированное распределение нагрузки между тремя фазами
- Снижение влияния магнитных материалов, расположенных между плечами, на характеристики сварочного тока
- Снижение стоимости установочных работ
- Блоки управления сваркой с непосредственным выводом величины тока на дисплей.
- Шестифазный выпрямитель на кремниевых диодах с приспособлением для проверки надежности зажима контактов диодов.
- Защита диодов от превышения допустимого напряжения и температуры.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Возможность установки дополнительного педального блока управления для вызова программы № 2 (кроме машин с поворотным переключателем вызова программы).
- Кнопка аварийного останова для немедленного отключения машины.
- Защита автоматическим прерывателем цепи.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Пневматические цилиндры с хромированными штоками и прокладки с пониженным коэффициентом трения, не требующие смазки. Регулируемый цилиндр двойного хода, управляемый ключом, цилиндрические направляющие стержни с регулируемым устройством, предотвращающим вращение, призматические точные роликовые направляющие.
- Комплексный цикл работы пневматических устройство с возможностью подачи пониженного усилия сжатия на электроды. Программа изменения давления по отдельному заказу.
- Встроенный фильтр и бак для сжатого воздуха. Устройство отключения подачи сжатого воздуха.
- Опускание электродов без давления для технического обслуживания и регулировки.
- Реле потока, приводящее к отключению сварочной машины при прекращении подачи охлаждающей воды (работает при подаче воды от водопровода или внутренней замкнутой системы).
Параметры и технические характеристики
| Номинальная мощность при ПВ = 50% | кВА | 100 | 160 | 250 | 360 | 480 | 630 |
|---|---|---|---|---|---|---|---|
| Рама | A-B | A-B | A-B-C | C-D | C-D | C-D | |
| Машина для точечной сварки | • | • | • | ||||
| Машина для рельефной сварки | • | • | • | • | • | • | |
| *Максимальная мощность сварки | кВА | 450 | 700 | 1090 | 1800 | 1900 | 2100 |
| *Ток короткого замыкания | кА | 60 | 90 | 106 | 150 | 190 | 200 |
| *Максимальный ток при сварке стали | кА | 48 | 72 | 85 | 120 | 150 | 160 |
| Тепловой ток при ПВ = 100% | А | 11 | 13 | 15 | 18 | 24 | 26 |
| Напряжение холостого хода во вторичном контуре | В | 6,3 5,5 |
7,3 6,3 5,9 |
8,8 8 7,10 |
10 8,6 7,4 6,4 |
9,5 8,4 7,6 6,8 |
10,5 9,5 8,4 7,6 |
| **Сетевое напряжение при 50 Гц | В | 400 | 400 | 400 | 400 | 400 | 400 |
| Сечение кабеля при длине до 30 м | мм2 | 50 | 75 | 120 | 2 х 120 | 3 х 95 | 3 х 95 |
| Предохранители с задержкой срабатывания | А | 125 | 200 | 250 | 400 | 630 | 630 |
| Цилиндры | Кол-во даН |
4/736 6/1206 7/1885 |
4/736 6/1206 7/1885 |
6/1206 7/1885 8/3388 |
6/1206 7/1885 8/3388 9/2945 |
8/3388 9/2945 10/5509 |
8/3388 9/2945 10/5509 |
| Водяное охлаждение Сечение шланга |
л/мин мм |
10 25 |
14 25 |
16 25 |
25 25 |
30 25 |
33 25 |
| Подача сжатого воздуха Сечение шланга |
л/мин мм |
6,5 25 |
6,5 25 |
6,5 25 |
6,5 25 |
6,5 25 |
6,5 25 |
