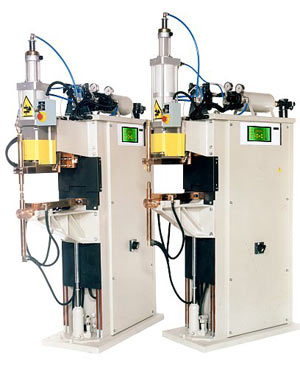

Машины для точечной сварки трехфазным постоянным током. Модели 6101N-6103N - 100 кВА
Машины для точечной и рельефной сварки трехфазным постоянным током мощ-ностью 100 кВА. Номинальная мощность при ПВ = 50% до 100 кВА
Общие данные
- Трехфазные сварочные машины на постоянном токе предоставляют
следующие дополнительные возможности:
- Повышенный cosj (коэффициент мощности)
- Пониженная нагрузка на источник питания
- Сбалансированное распределение нагрузки между тремя фазами
- Снижение влияния магнитных материалов, расположенных между плечами, на характеристики сварочного тока
- Снижение стоимости установочных работ
- Блоки управления сваркой ТЕ1834 с непосредственным выводом величины тока на дисплей.
- Шестифазный выпрямитель на кремниевых диодах с приспособлением для проверки надежности зажима контактов диодов.
- Защита диодов от превышения допустимого напряжения и температуры.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Возможность установки дополнительного педального блока управления для вызова программы № 2 (кроме машин с поворотным переключателем вызова программы).
- Кнопка аварийного останова для немедленного отключения машины.
- Защита автоматическим прерывателем цепи.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Пневматические цилиндры с хромированными стержнями и прокладки с пониженным коэффициентом трения, не требующие смазки. Регулируемый цилиндр двойного хода, управляемый ключом, цилиндрические направляющие стержни с регулируемым устройством, предотвращающим вращение, призматические точные роликовые направляющие.
- Комплексный цикл работы пневматических устройств с возможностью подачи пониженного усилия сжатия на электроды. Программа изменения давления по отдельному заказу.
- Встроенный фильтр и бак для сжатого воздуха. Устройство отключения подачи сжатого воздуха.
- Опускание электродов без давления для технического обслуживания и регулировки.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин 6101 и 6102 (на машинах 6103 устанавливается по отдельному заказу – изд. 70320).
- Реле потока, приводящее к отключению сварочной машины при прекращении подачи охлаждающей воды (работает при подаче воды от водопровода или внутренней замкнутой системы).
Параметры и технические характеристики (в соответствии с EN50063-ISO-669)
ИЗД. № | 6101 | 6102 | 6103 | |
---|---|---|---|---|
Машины для точечной сварки | - | - | • | |
Машины для точечной и рельефной сварки | • | • | ||
Фото | № | 1 | 2 | 5 |
Номинальная мощность при ПВ=50% | кВА | 100 | 100 | 100 |
Максимальная сварочная мощность | кВА | 415 | 415 | 380 |
Ток короткого замыкания | кА | 60 | 60 | 55 |
Максимальный сварочный ток для стали | кА | 55 | 55 | 50 |
Максимальный сварочный ток для алюминия | кА | 48 | 48 | 44 |
Тепловой ток при ПВ=100% | кА | 11 | 11 | 11 |
Напряжение холостого хода во вторичном контуре | В | 6,1 5,3 |
6,1 5,3 |
6,1 5,3 |
Напряжение питания, 50 Гц* | В | 400 | 400 | 400 |
Сечение кабеля при длине L=30 м | мм2 | 50 | 50 | 50 |
Предохранители с задержкой срабатывания | А | 100 | 100 | 100 |
Минимальный раствор | мм | 175 | 175 | 175 |
Максимальный раствор | мм | 475 | 475 | 475 |
Вылет L | мм | 385 | 535 | 800 |
Вылет D | мм | 260 | 410 | - |
Макс. усилие на электродах при давлении 6 бар (стандарт) | даН | 736 | 736 | 736 |
Макс. усилие на электродах при давлении 6 бар (опция 6135) | даН | 1242 | 1242 | 1242 |
Макс. ход | 100 | 100 | 100 | |
Двойной ход (стандарт) | 0-80 | 0-80 | 0-80 | |
Подача сжатого воздуха | 6,5 | 6,5 | 6,5 | |
Расход воздуха на 1000 точек (6 бар) Стандартный вариант: ход 20 мм макс. ход Опция 6135: ход 20 мм макс. ход |
Н/м3 Н/м3 Н/м3 Н/м3 |
2,9 9,2 6 15,5 |
2,9 9,2 6 15,5 |
2,9 9,2 6 15,5 |
Ø подающего шланга | 16 | 16 | 16 | |
Водяное охлаждение | л/мин | 12 | 12 | 12 |
Уровень шума при работе | дБ(А) | 73 | 73 | 73 |
Условия измерения рабочий ход (мм) время сварки (циклов) сварочный ток (кА) скорость сварки (точек/мин) |
50 14 45 6 |
50 14 45 6 |
20 8 41 15 |
|
Масса нетто | кг | 650 | 660 | 710 |
Ø плеч | мм | 60 | 60 | 60 |
Ø электрододержателя | мм | 32 | 32 | 32 |
Ø конуса электрода | мм | 19,05 | 19,05 | 19,05 |
