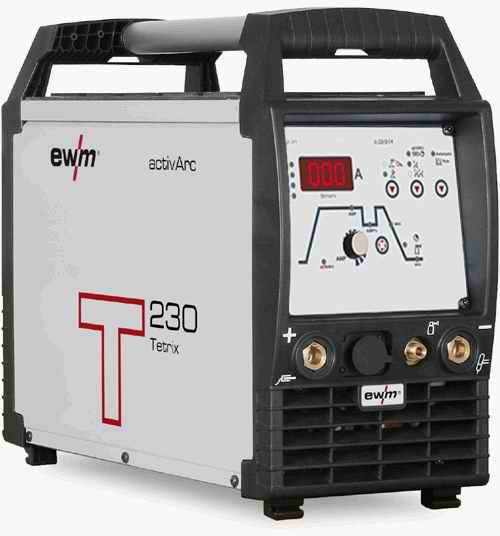

Сварочный аппарат TETRIX 230 DC
Представляем Вашему вниманию сварочный аппарат TETRIX 230 DC для аргонодуговой сварки неплавящимся электродом в среде инертного газа TIG и ручной дуговой сварки MMA постоянным током.
Область применения: химическая и пищевая промышленность, машиностроение, автомобилестроение, приборостроение, судостроение, изготовление резервуаров и контейнеров, систем отопления и вентиляции, сварка трубопроводов, художественные ремесла, монтажные работы, и многое другое.
ХАРАКТЕРНЫЕ ОСОБЕННОСТИ
- EWM-activArc – концентрированная и мощная TIG дуга. Быстрая, качественная и простая сварка во всем диапазоне мощности;
- Сварка TIG c высокочастотным (HF) и контактным зажиганием дуги;
- Сварка штучными электродами c функциями против прилипания электрода (Antistick) и горячий старт (Hotstart) для надежного зажигания дуги;
- Интуитивно понятный интерфейс и настройка параметров на цифровом дисплее;
- Функция удержания для простого считывания и анализа параметров сварки после завершения сварочных работ;
- Максимальная мобильность и компактность;
- Расширение возможностей в зависимости от потребностей без дополнительных инструментов;
- Идеальные характеристики зажигания и процесса сварки благодаря инверторному источнику EWM;
- Оптимально для широкого круга задач;
- Максимальная экономичность и производительность;
- Продуманная конструкция корпуса и система вентиляции, позволяющая увеличить продолжительность включения и минимизировать загрязнения внутри аппарата;
- Защита от перегрева благодаря встроенному реле;
- Большой допуск колебаний сетевого напряжения;
- На 100 % проверено и протестировано.
| TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TETRIX 230 DC | TIG | TIG activArc | MMA |
| Диапазон регулирования сварочного тока |
3 - 230 A |
5 - 180 A |
| Продолжительность включения при температуре окружающей среды |
20°С |
40°С |
20°С |
40°С |
| Сила тока при ПВ 35% |
- |
230А |
- |
180А |
| Сила тока при ПВ 40% |
230А |
- |
- |
- |
| Сила тока при ПВ 50% |
- |
- |
180А |
- |
| Сила тока при ПВ 60% |
180А |
160А |
160А |
140А |
| Сила тока при ПВ 100% |
150А |
130А |
140А |
110А |
| Напряжение сети |
1x230 B (-40 %; +15 %) |
| Частота тока в сети |
50 / 60 Гц |
| Сетевой предохранитель |
1x16А |
| Максимальная потребляемая мощность |
5,2 кВА |
5,8кВА |
| Рекомендуемая мощность генератора |
7,8 кВА |
| COS φ |
0,99 |
| Габариты (ДxШxВ), мм |
600x205x415 |
| Масса сварочного аппарата |
15,5 кг |
Выбор панели управления
SMART - легкая настройка! |
- Интуитивно понятный, наглядный интерфейс;
- Рациональное сокращение количества элементов управления до важнейших функций TIG, таких как сварочный ток, спад тока, продувка газом после окончания сварки. Остальные параметры настроены оптимально, но при необходимости их можно изменить;
- Для установки всех необходимых значений используется одна большая ручка потенциометра;
- Большие клавиши для выбора функции;
- Цифровой дисплей для воспроизводимой настройки и отображения всех параметров сварки;
- 2-/4-тактный режим, MMA/TIG, ВЧ- зажигание/Liftarc, activArc, точечная сварка, импульсная автоматика;
- Сварочный ток, время спада сварочного тока и время продувки газом после окончания сварки регулируется от 0,1 до 20 секунд;
|
COMFORT - проверенный комфорт! |
- Прямой доступ ко всем важным параметрам сварки;
- 8 настраиваемых программ (JOBs) сварки TIG и сварки покрытыми электродами;
- Цифровой дисплей для воспроизводимой настройки и отображения всех параметров сварки;
- 2-/4-тактный режим, точечная сварка, импульсная сварка, ВЧ-зажигание и контактное зажигание дуги;
- Регулируемые параметры TIG: время предварительной подачи газа, время нарастания и спада тока, стартовый ток, ток сварки, ток импульса и паузы, время импульса и паузы, соотношение импульса/паузы, частота, точечная сварка spotArc, время точечной сварки, время продувки газом после окончания сварки, TIG-activArc;
- MMA: функция Antistick, время горячего старта, ток горячего старта, настройка форсажа дуги;
|
Сварочный аппарат TETRIX 230 DC activArc имеет возможность осуществлять сварочный процесс по технологии EWM-activArc,которая качественным образом преображает TIG сварку за счёт максимального использования энергии дуги. Динамичная система управления следит за тем, чтобы в случае изменения расстояния между сварочной горелкой и сварочной ванной подаваемая энергия оставалась постоянной. Метод применяется на всем диапазоне значений тока. В комбинации с импульсной сваркой TIG (диапазон кГц) положительные свойства процесса дополнительно усиливаются.
Преимущества EWM-activArc
Максимальная экономичность
 |
- быстрая сварка за счет концентрированной дуги
- незначительный объем доработки за счет уменьшенной побежалости на изделии;
- меньше расход присадочного материала;
- меньший расход защитного газа и меньшее время сварки.
|
Отличные характеристики сварки
 |
- глубокое проплавление для оптимального провара корня шва;
- вольфрамовый электрод не прилипает при прикосновении к расплавленному металлу;
- уменьшение расстояния между вольфрамовым электродом и изделием в процессе сварки позволяет концентрировать дугу с постоянной энергией;
- сведение к минимуму или предотвращение коротких замыканий;
- оптимальная геометрия шва
- стабильная по направленности дуга;
- очень быстрая реакция при изменении длины дуги;
- минимальная зона термического влияния;
- увеличенное давление плазмы в дуге;
|
Простота эксплуатации
 |
- быстрота выбора сварочного задания;
- меньше вспомогательных работ и доработок;
- отличные характеристики провара благодаря высокому давлению дуги
- точная и удобная настройка всех параметров;
- минимизация ошибок в режиме прихватывания — отсутствуют включения вольфрама;
- настройка параметров в зависимости от толщины материала
|
*Сравнение
 |
 |
 |
| Стандартная TIG сварка |
EWM activArc |
EWM activArc (импульсный режим в диапазоне Кгц) |
*Газовое охлаждение, 8-pin разъем
| Сварочный аппарат TETRIX 230 DC activArc с панелью управления SMART |
| Тип | Обозначение | Артикул |
| TETRIX 230 SMART 8P TGD |
Аппарат для TIG сварки DC |
090-000156-00504 |
| TIG 200 GD 4M 8P 2T UD |
Горелка 4 м, газ |
094-010981-00200 |
| WK35QMM 4M KL |
Кабель заземления, зажим |
092-000008-00000 |
| DM1 32L/MIN 3/4 - 3/8 |
Редуктор давления |
094-011763-00000 |
| G1 3/4 - 3/8 2M |
Газовый шланг, 2 м. |
092-000013-00000 |
| Сварочный аппарат TETRIX 230 DCactivArcс панелью управления COMFORT |
| Тип | Обозначение | Артикул |
| TETRIX 230 COMFORT 8P TGD |
Аппарат для TIG сварки DC |
090-000157-00504 |
| TIG 200 GD 4M 8P 2T UD |
Горелка 4 м, газ |
094-010981-00200 |
| WK35QMM 4M KL |
Кабель заземления, зажим |
092-000008-00000 |
| DM1 32L/MIN 3/4 - 3/8 |
Редуктор давления |
094-011763-00000 |
| G1 3/4 - 3/8 2M |
Газовый шланг, 2 м. |
092-000013-00000 |

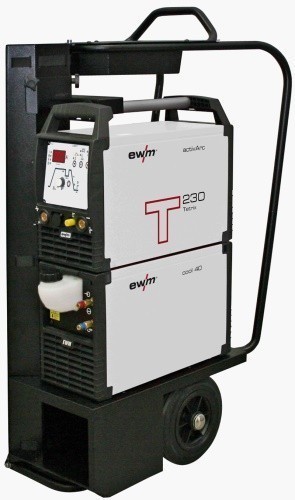

*Жидкостное охлаждение, 8-pin разъем
| Сварочный аппарат TETRIX 230 DCactivArcс панелью управления SMART |
| Тип | Обозначение | Артикул |
| TETRIX 230 SMART 8P TGD |
Аппарат для TIG сварки DC |
090-000156-00504 |
| COOL40 U31 |
Модуль охлаждения |
090-008593-00102 |
| TIG 260 WD 4M 8P 2T UD |
Горелка 4 м, жидкость |
094-010989-00000 |
| WK35QMM 4M KL |
Кабель заземления, зажим |
092-000008-00000 |
| DM1 32L/MIN 3/4 - 3/8 |
Редуктор давления |
094-011763-00000 |
| G1 3/4 - 3/8 2M |
Газовый шланг, 2 м. |
092-000013-00000 |
| Сварочный аппарат TETRIX 230 DCactivArcс панелью управления COMFORT |
| Тип | Обозначение | Артикул |
| TETRIX 230 COMFORT 8P TGD |
Аппарат для TIG сварки DC |
090-000157-00504 |
| COOL40 U31 |
Модуль охлаждения |
090-008593-00102 |
| TIG 260 WD 4M 8P 2T UD |
Горелка 4 м, жидкость |
094-010989-00000 |
| WK35QMM 4M KL |
Кабель заземления, зажим |
092-000008-00000 |
| DM1 32L/MIN 3/4 - 3/8 |
Редуктор давления |
094-011763-00000 |
| G1 3/4 - 3/8 2M |
Газовый шланг, 2 м. |
092-000013-00000 |
Возможные дополнительные опции
| Тип | Обозначение | Артикул |
| TETRIX 230 SMART 5P TGD |
Аппарат для TIG сварки DC, 5-pin |
090-000156-00502 |
| TETRIX 230 COMFORT 5P TGD |
Аппарат для TIG сварки DC, 5-pin |
090-000157-00502 |
| TIG 200 GD 4M5P 2T |
Горелка 4 м, газ, 5-pin разъем |
094-010981-01000 |
| TIG 260 WD 4M5P 2T |
Горелка 4 м, жидкость, 5-pin разъем |
094-010990-00600 |
| EH35QMM 4M |
Электрододержатель |
092-000052-00000 |
| POWERSHIELD II 5-13 |
Маска сварщика «Хамелеон» |
094-013727-00000 |
| POWERSHIELD II 9-13 |
Маска сварщика «Хамелеон» |
094-013728-00000 |
| RS POWERSHIELD |
Рюкзак для маски POWERSHIELD |
098-003542-00000 |
| TGM 40230 HANDY |
Устройство для заточки вольфрамовых электродов o1,0-4,0mm HANDY |
098-003412-00001 |
| DGD40MM |
Алмазный диск o 40mm для HANDY |
098-003673-00000 |
| FCTGM |
Фильтрующий элемент для HANDY |
098-003679-00000 |
| TGM 40230 PORTA |
Устройство для заточки вольфрамовых электродов o1,0-4,0mm PORTA |
098-003694-00000 |
| DGD-TWG |
Алмазный диск o 40mm для PORTA |
098-003695-00000 |
| TROLLY 35-2 |
Транспортная тележка |
090-008198-00000 |
