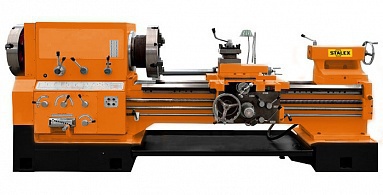

Токарно-винторезный станок STALEX Q1319-1A-1500
Описание
Токарно-трубонарезной станок предназначен для токарной обработки, резьбонарезания на трубах и деталях трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.
Особенности
- Корпус станка изготовлен из литого чугуна
- Направляющие и все шестерни передней бабки станка были подвергнуты закалке и точной шлифовке
- Шпиндельное устройство отличается твёрдостью и надёжностью
- Передняя бабка и движущий механизм имеют высокую мощность, их движение осуществляется равномерно и при низком уровне шума
- Фартук станка оснащён устройством защиты от перегрузок
- Станок оснащён механическим стопорным механизмом
Технические характеристики
| Q1319-1A | |
| Диаметр обточки над станиной | 630 мм |
| Ø обточки над поперечным суппортом | 340 мм |
| Расстояние между направляющими | 550 мм |
| Расстояние между центрами | 1500 мм |
| Частота вращения шпинделя | 20-480 об/мин |
| Диапазон скоростей шпинделя | 12(вперед)/6(реверс) |
| Патрон 4-х кулачковый | 520 мм |
| Проходное отверстие шпинделя | 200 мм |
| Максимальная масса заготовки | 3 тонны |
| Макс. диаметр труб | 50-193 мм |
| Метрическая резьба, 24 | 1-14 |
| Дюймовая резьба, 40 | 2-28TPI |
| Поперечный ход суппорта | 200 мм |
| Максимальный размер инструмента | 32х32 мм |
| Ускор. перем. продольного суппорта, Z | 4,0 м/мин |
| Ускор. перем. поперечного суппорта, X | 1,9 м/мин |
| Диапазон автоподач по оси X, (22) | 0,02-0,45 мм/об |
| Диапазон автоподач по оси Z, (26) | 0,07-1,33 мм/об |
| Максимальный ход по оси X | 320 мм |
| Максимальный ход по оси Z | 1310 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 250 мм |
| Диаметр пиноли задней бабки | 100 мм |
| Габаритные размеры | 3657×1360×1555 мм |
| Мощность главного привода | 11,0 кВт |
| Мощность насоса помпы СОЖ | 0,125 кВт |
| Мотор ускоренного перемещения | 0,3 кВт |
| Масса | 4200 кг |
