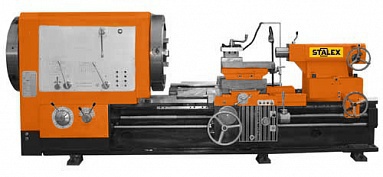

Токарно-винторезный станок STALEX Q1338-1500
Описание
Токарно-трубонарезной станок предназначен для токарной обработки, резьбонарезания на трубах и деталях трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.
Особенности
- Корпус станка изготовлен из литого чугуна
- Направляющие и все шестерни передней бабки станка были подвергнуты закалке и точной шлифовке
- Шпиндельное устройство отличается твёрдостью и надёжностью
- Передняя бабка и движущий механизм имеют высокую мощность, их движение осуществляется равномерно и при низком уровне шума
- Фартук станка оснащён устройством защиты от перегрузок
- Станок оснащён механическим стопорным механизмом
Технические характеристики
| Q1338 | |
| Диаметр обточки над станиной | 1000 мм |
| Ø обточки над поперечным суппортом | 610 мм |
| Расстояние между направляющими | 755 мм |
| Расстояние между центрами | 1500 мм |
| Частота вращения шпинделя | 6-205 об/мин |
| Диапазон скоростей шпинделя | 9 |
| Патрон 4-х кулачковый | 850 мм |
| Проходное отверстие шпинделя | 390 мм |
| Максимальная масса заготовки | 5 тонны |
| Макс. диаметр труб | 190-380 мм |
| Метрическая резьба, 23 | 1-15 |
| Дюймовая резьба, 22 | 2-28TPI |
| Поперечный ход суппорта | 300 мм |
| Максимальный размер инструмента | 40х40 мм |
| Ускор. перем. продольного суппорта, Z | 4,0 м/мин |
| Ускор. перем. поперечного суппорта, X | 1,9 м/мин |
| Диапазон автоподач по оси X, (32) | 0,095-1,44 мм/об |
| Диапазон автоподач по оси Z, (32) | 0,095-1,4 мм/об |
| Максимальный ход по оси X | 520 мм |
| Максимальный ход по оси Z | 1300 мм |
| Конус пиноли задней бабки | МТ-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | 140 мм |
| Габаритные размеры | 5000×2100×1680 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность насоса помпы СОЖ | 0,125 кВт |
| Мотор ускоренного перемещения | 1,5 кВт |
| Масса | 12 800 кг |
