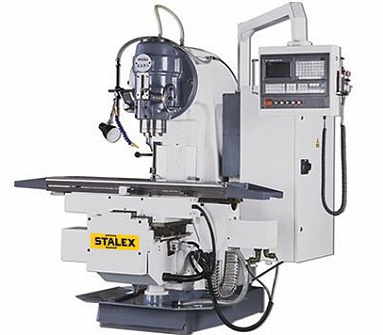

Вертикальный консольно-фрезерный станок с ЧПУ STALEX XK5040
Описание
Вертикальный консольно-фрезерный станок с ЧПУ XK5040 предназначен для выполнения фрезерных, сверлильных и расточных работ, оборудован современной системой числового управления Fanuc 0i mate-MD и применяется для обработки сложных поверхностей, пресс-форм, матриц и других деталей машиностроения.
Основные узлы выполнены из высокопрочных сплавов. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью чему способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. Оборудован электронным маховичком, автоматической центральной системой смазки, сервопривод.
На шпинделе установлены подшипники FAG(Германия).
Стандартная комплектация:
- ЧПУ Fanuc 0i mate-MF
- Электронный маховик
- Централизованная система смазки
- Переходная коническая втулка ISO50/MT4
- Фрезерная оправка Ø40 мм
- Набор инструмента для обслуживания
- Фундаментные анкерные болты М20х500 мм (4 шт.)
- Масленка
- Инструкция на русском языке
Технические характеристики
| STALEX XK5040 CNC | |
| Размер стола, мм | 400×1700 |
| Т пазы (кол-во), шт. | 3 |
| Ширина Т пазов, мм | 18 |
| Расстояние между Т пазами, мм | 90 |
| Перемещение стола | 920×350 |
| Перемещение по оси Z | 450 |
| Скорость подачи стола по оси X, мм/мин | 6-3200 |
| Скорость подачи стола по оси Y, мм/мин | 6-3200 |
| Скорость подачи по оси Z, мм/мин | 3-1600 |
| Ускоренная подача стола по осям X, Y, мм/мин | 4000 |
| Ускоренная подача по оси Z, мм/мин | 2000 |
| Максимальная нагрузка на стол, кг | 500 |
| Наклон фрезерной головки | ±45° |
| Конус шпинделя | ISO50(7:24) |
| Диаметр отв. шпинделя, мм | 29 |
| Ход шпинделя, мм | 85 |
| Макс. крутящий момент, Nm | 1000 |
| Количество скоростей шпинделя | 18 |
| Частота вращения шпинделя, об/мин | 30-1500 |
| Расстояние от торца шпинделя до поверхности стола, мм | 50-500 |
| Расстояние от направляющей колонны до оси шпинделя, мм | 450 |
| Мощность основного привода, кВт | 11 |
| Мощность насоса СОЖ, кВт | 3 |
| Габаритные размеры (Д × Ш × В), мм | 2310×2200×2394 |
| Масса нетто, кг | 3 850 |
