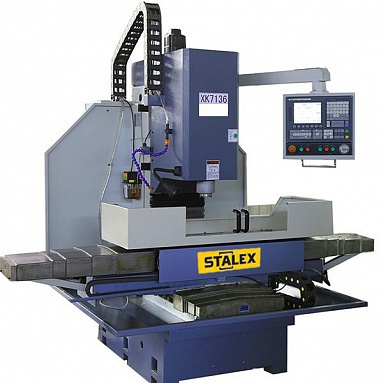

Вертикальный консольно-фрезерный станок с ЧПУ STALEX XK7136C
Описание
Вертикальный консольно-фрезерный станок с ЧПУ XK7136C предназначен для выполнения фрезерных, сверлильных и расточных работ, оборудован современной системой числового управления Fanuc 0i mate-MF(5) и применяется для обработки сложных поверхностей, пресс-форм, матриц и других деталей машиностроения.
Основные узлы выполнены из высокопрочных сплавов. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью чему способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. Оборудован электронным маховичком, автоматической центральной системой смазки, сервопривод.
На шпинделе установлены подшипники FAG(Германия)
Стандартная комплектация:
- ЧПУ Fanuc 0i mate-MF(5)
- Централизованная система смазки
- Набор инструмента для обслуживания
- Фундаментные анкерные болты М20х500 мм (4 шт.)
- Масленка
- Инструкция на русском языке
Технические характеристики
| STALEX XK7136C CNC | |
| Размер стола, мм | 360×1325 |
| Т пазы (кол-во), шт. | 3 |
| Ширина Т пазов, мм | 14 |
| Расстояние между Т пазами, мм | 95 |
| Перемещение стола | 1050×400 |
| Перемещение по оси Z | 460 |
| Скорость подачи стола по оси X, мм/мин | 2-2000 |
| Скорость подачи стола по оси Y, мм/мин | 2-2000 |
| Скорость подачи по оси Z, мм/мин | 3000 |
| Ускоренная подача стола по осям X, Y, мм/мин | 3000 |
| Ускоренная подача по оси Z, мм/мин | 3000 |
| Максимальная нагрузка на стол, кг | 400 |
| Конус шпинделя | BT40 |
| Макс. крутящий момент, Nm | 1000 |
| Частота вращения шпинделя, об/мин | 6000 |
| Расстояние от торца шпинделя до поверхности стола, мм | 100-560 |
| Расстояние от направляющей колонны до оси шпинделя, мм | 500 |
| Сервомоторы X/Y/Z, кВт | 1,5/1,5/2,0 |
| Точность позиционирования, мм | 0,025 |
| Точность повторяемости, мм | 0,015 |
| Мощность основного привода, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 3 |
| Габаритные размеры (Д × Ш × В), мм | 2500×2200×2300 |
| Масса нетто, кг | 2 800 |
