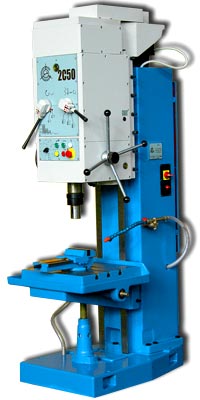

Вертикально сверлильный станок 2С50/60
Описание
Вертикально сверлильный станок 2С50/60 (кМ5)предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства.
Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками.
Применение частотного преобразователя обеспечивает бесступенчатое регулирование частоты вращения шпинделя для обработки различных конструкционных материалов с максимально выгодными режимами резания.
Технические характеристики
| Характеристика |
2С50/60 |
|---|---|
| Диапазон сверления в стали, мм | 3-50 (60)** |
| Диапазон нарезаемой резьбы | M3-M33 |
| Размер рабочей поверхности подъёмного стола, мм | 500х500 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 18Н12 |
| Наибольшее расстояние от торца шпинделя до стола, мм | 750 |
| Подъём стола, мм | 300 |
| Расстояние от оси шпинделя до колоны, мм | 300 |
| Конус шпинделя | Moрзе 5 |
| Перемещение пиноли шпинделя, мм | 250 |
| Количество частот вращения шпинделя | 12 (15)* |
| Диапазон частот вращения шпинделя, об/мин | 0-2000 |
| Крутящий момент, не более, Нм | 400 |
| Осевое усилие на шпинделе, не более, Н | 15000 |
| Количество механических подач пиноли шпинделя | 9 |
| Диапазон механических подач, мм/об | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 |
| Мощность двигателя главного движения, кВт | 4 |
| Установочное перемещение сверлильной головки, мм. | 170 |
| Наибольшая масса заготовки, кг | 600 |
| Наибольшая высота заготовки, мм | 600 |
| Масса 2С50 станка, кг (с упаковкой) | 1500 |
| Масса 2С50 станка, кг (без упаковки) | 1200 |
| Габаритные размеры, мм (с упаковкой) | 1100х1350х2500 |
| Габаритные размеры, мм (без упаковки) | 870х1110х2500 |
| * опция
** при минимальных подачах и оборотах |
|
