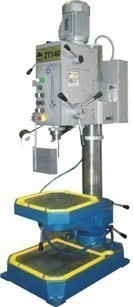

Вертикально-сверлильные станки 2Т140, 2Т125
Описание
Станки предназначены для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки. На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.
Технические характеристики
|
Модель |
2Т140 |
2Т125 |
|
Наибольший условный диаметр сверления, мм сталь 45 чугун СЧ20 |
40 45 |
25 32 |
|
Наибольший диаметр нарезаемой резьбы, мм, в стали 45 |
М24 |
М20 |
|
Конус шпинделя |
Морзе 4 |
Морзе 3 |
|
Расстояние от оси шпинделя до образующей колонны (вылет), мм |
300 |
260 |
|
Наибольшее перемещение шпинделя, мм |
160 |
160 |
|
Расстояние от торца шпинделя до стола, мм |
0-700 |
0-820 |
|
Расстояние от торца шпинделя до плиты, мм |
710-1100 |
940-1100 |
|
Перемещение сверлильной головки, мм, не менее |
240 |
-- |
|
Перемещение стола, мм, не менее |
500 |
670 |
|
Суммарный угол поворота стола вокруг колонны вокруг собственной оси |
180º 300º |
180º --- |
|
Размер рабочей поверхности, мм стола (LxB) плиты (LxB) |
500х500 560х560 |
400х500 500х525 |
|
Диаметр колонны, мм |
145 |
120 |
|
Количество скоростей шпинделя |
8 |
8 |
|
Пределы частот вращения шпинделя, об/мин. |
75…1800 |
80…2000 |
|
Количество подач шпинделя |
3 |
3 |
|
Величина подач шпинделя, мм/об. |
0,1; 0,2; 0,3 |
0,1; 0,2; 0,3 |
|
Наибольшее усилие подачи шпинделя, Н |
11400 |
6000 |
|
Наибольший крутящий момент на шпинделе, Нм, не менее |
150 |
70 |
|
Габаритные размеры станка (LхBхH), мм, не более |
950х560х2200* |
770х540х2140 |
|
Масса станка (нетто/брутто), кг, не более |
575/705 |
450/580 |
|
Габаритные размеры упаковки (LхBхH), мм, не более |
2170 x 1120x 845 |
2380 × 980×790 |
|
Род тока питающей сети |
трехфазный, переменный |
|
|
Напряжение, В |
380 ± 38** |
|
|
Частота тока, Гц |
50 ± 1** |
|
|
Мощность привода главного движения, кВт |
2,2 |
1,5 |
|
Частота вращения, об/мин |
1500 синхронная |
|
|
Производительность насоса системы охлаждения, л/мин, не менее |
2,5 |
2,0 |
|
Мощность электродвигателя системы охлаждения, кВт |
0,18 |
|
|
Наибольшая суммарная мощность электродвигателя, кВт |
2,38 |
1,68 |
|
*- при расположении сверлильной головки в крайнем верхнем положении ** - если заказ-нарядом не оговорены другие параметры |
||
