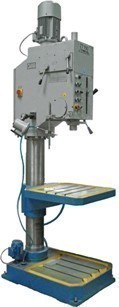

Вертикально-сверлильный станок 2Т150
Описание
Станок предназначен для: сверления, рассверливания, зенкерования, развертывания и нарезания резьбы. Вертикально-сверлильный станок с перемещающимися по круглой колонне и поворачивающимся на ней столом. На станке можно обрабатывать мелкие детали на столе, более крупные - на фундаментной плите.
Особенности
- Ручная и механическая подача шпинделя.
- Настойка на глубину обработки с автоматическим отключением подачи.
- Нарезание резьб с ручным и автоматическим реверсированием шпинделя на заданной глубине.
- Обработка мелких деталей на столе.
- Контроль перемещения шпинделя по линейке.
- Встроенное охлаждение.
Технические характеристики
|
Наибольший условный диаметр сверления, мм сталь 45 чугун СЧ20 |
50 60 |
|
Наибольший диаметр нарезаемой резьбы, мм, в стали |
М42 |
|
Точность отверстий после развертывания |
Н9 |
|
Конус шпинделя |
Морзе 5 АТ6 |
|
Расстояние от оси шпинделя до образующей колонны (вылет), мм |
360 |
|
Наибольшее перемещение шпинделя, мм |
260 |
|
Расстояние от торца шпинделя до стола, мм |
210-750 |
|
Наибольшее расстояние от торца шпинделя до плиты, мм |
1200 |
|
Наибольшее перемещение стола, мм |
540 |
|
Размер рабочей поверхности, мм стола плиты |
610х605 615х630 |
|
Количество скоростей шпинделя |
12 |
|
Пределы частот вращения шпинделя, об/мин. |
40…1730 |
|
Количество подач шпинделя |
9 |
|
Величина подач шпинделя, мм/об. |
0,06…1,5 |
|
Наибольший крутящий момент на шпинделе, Нм |
400 |
|
Наибольшие усилие подачи, Н |
15000 |
|
Угол поворота стола вокруг колонны |
180º |
|
Отключение подачи при достижении заданной глубины сверления |
ручное, автоматическое |
|
Род тока питающей сети |
Трехфазный переменный |
|
Напряжение, В |
380 |
|
Мощность привода главного движения, кВт |
4 |
|
Суммарная мощность электродвигателя, кВт |
4,18 |
|
Габаритные размеры станка (LхBхH), мм, не более |
960х630х2590 |
|
Масса станка (нетто/брутто), кг, не более |
850/1040 |
|
Габаритные размеры упаковки (LхBхH), мм, не более |
960х630х2590 |
