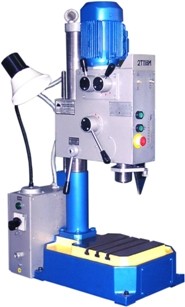

Станки сверлильные 2Т118, 2Т118-01
Описание
- Легкое и быстрое переключение числа оборотов шпинделя двумя рукоятками коробки скоростей.
- Устройство для нарезания резьбы с автоматическим реверсированием вращения шпинделя при достижении заданной глубины резьбы, а также
- Регулируемый упор глубины сверления.
- Светильник для освещения зоны обработки.
- Система охлаждения инструмента (по заказу, при этом в обозначении станка добавляется -01).
- 2Т118 оснащен устройством механической подачи с предохранительной муфтой.
- Станки комплектуются: переходная втулка, клин удаления инструмента, ключ электрашкафа, лампа к светильнику.
По заказу станки комплектуются: тумбой, патроном сверлильным с оправкой, патроном резьбонарезным с комплектом головок М4…М12, тисками.
Технические характеристики
|
ТЕХНИЧЕСКИЕ ДАННЫЕ |
2Т118 |
2Т118-01 |
|
|
Наибольший диаметр сверления, мм |
18 |
||
|
Нарезание резьбы, мм |
М4…М16 |
||
|
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее |
195 |
||
|
Размер конуса шпинделя |
Морзе 2 ГОСТ 25557 |
||
|
Ход шпинделя наибольший, мм, не менее |
110 |
||
|
Ход сверлильной головки по колонне, мм, не менее |
300 |
||
|
Количество скоростей шпинделя |
6 |
||
|
Пределы частот вращения шпинделя, об/мин |
200…2100 |
||
|
Количество подач шпинделя |
2 |
||
|
Величины подач шпинделя, мм/об |
0,1; 0,2 |
||
|
Рабочая поверхность плиты, мм (длина х ширина) |
250х250 |
||
|
Расстояние шпиндель – плита, мм |
100-500 |
||
|
Мощность двигателя (380V 50Hz), кВт |
0,75 |
||
|
Суммарная мощность электродвигателя, кВт |
0,75 |
0,93 |
|
|
Габаритные размеры станка, мм, не более |
675х465х1285 |
||
|
Масса станка (нетто/брутто), кг, не более |
145/180 |
155/195 |
|
|
Габаритные размеры тумбы, мм, не более |
505х405х720 |
||
|
Масса тумбы, кг, не более |
35 |
||
|
Габаритные размеры упаковки, мм, не более |
800х600х1230 |
1100х600х1230 |
|
