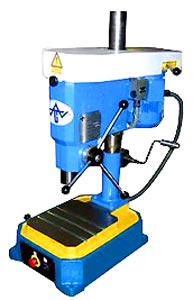

Настольно сверлильный станок АС2116М
Описание
Настольно сверлильный станок АС2116М позволяет выполнять следующие операции:
- сверление;
- рассверливание;
- зенкерование.
Могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Верхний предел частоты вращения шпинделя станка обеспечивает обработку отверстий малого диаметра.
Включение-отключение вращения шпинделя и его реверсирование обеспечивается рукояткой реверса шпинделя.
Технические характеристики
| Характеристика |
АС2116М | |
|---|---|---|
| Наибольший условный диаметр сверления, мм | 16 | |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм | 232 | |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм | Наибольший (не менее) Наименьший (не более) |
400 100 |
| Наибольший ход шпинделя, мм | 100 | |
| Наибольший ход шпиндельной бабки, мм | 200 | |
| Размеры конуса шпинделя (ГОСТ 25557-82) | Морзе 2 | |
| Размер рабочей плиты поверхности, мм | Длина Ширина |
270 250 |
| Количество Т-образных пазов, шт | 3 | |
| Расстояние между пазами, мм | 50 | |
| Ширина пазов, мм | 14 Н14 | |
| Число скоростей шпинделя, шт | 6 | |
| Пределы чисел оборотов шпинделя, об\мин | 170; 280; 450; 750; 1250; 2000 | |
| Электродвигатель | Напряжение, В Номинальная мощность, кВт Частота вращения, об/мин |
380 0,55 1500 (синхронная) |
| Габариты, мм | Длина Ширина Высота |
415 785 975 |
| Масса станка, кг | 125 | |
