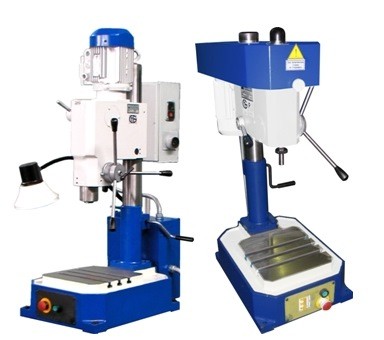

Настольно-сверлильные станки ГС2112, ГС2116К
Описание
Настольно-сверлильные станки предназначены для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круглому лимбу штурвала. Станки позволяют выполнять следующие операции:
- сверления;
- зенкерования;
- развертывания;
- рассверливания (для ГС2116К);
- нарезания резьб (для ГС2116К).
Технические характеристики
|
Модель |
ГС2112 |
ГС2116К |
|
Наибольший условный диаметр сверления в стали, мм |
12 |
18 |
|
Диапазон нарезаемой резьбы |
- |
М4…М16 |
|
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее |
190 |
190 |
|
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм наибольшее, не менее наименьшее, не более |
450 100 |
400 100 |
|
Наибольший ход сверлильной головки, мм |
250 |
200 |
|
Наибольший ход шпинделя, мм |
100 |
|
|
Размер конуса шпинделя, мм наружный по ГОСТ 9953-82 внутренний по ГОСТ 25557-82 |
В18 - |
Морзе 2 или В18* |
|
Размер рабочей поверхности плиты, мм ширина длина |
250 250 |
|
|
Количество Т-образных пазов |
3 |
|
|
Расстояние между пазами |
100 |
|
|
Ширина паза |
14 Н14 |
|
|
Количество скоростей шпинделя |
5 |
6 |
|
Пределы чисел оборотов шпинделя, об/мин. |
450, 800, 1400, 2500, 4500 |
200, 320, 560, 800 1200, 2100 |
|
Мощность привода, кВт |
0,55 |
0,75 |
|
Напряженность питающей сети, В |
380 |
|
|
Габаритные размеры станка, мм не более длина ширина высота |
780 420 982 |
640 460 1260 |
|
Масса станка (нетто/брутто), кг, не более |
100/135 |
140/175 |
|
Габаритные размеры тумбы (LxBхH), мм не более |
505х405х720 |
|
|
Масса тумбы, кг, не более |
35 |
|
|
Масса станка с тумбой (нетто/брутто), кг, не более |
135/170 |
175/225 |
|
Габаритные размеры упаковки (LxBхH), мм не более |
900х595х1020 |
800х600х1230 |
*- При заказе
