Воздушные завесы для дверей, серия AC 200

Серия воздушных завес Thermozone AC200 включает в себя модели с электрообогревом и без обогрева.

Предназначены для стационарной установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.

Завесы AС200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы без обогрева применяются для разделения зон с разной температурой при необходимости сохранения кондиционированного воздуха.

Благодаря компактности конструкции, завесы серии AС200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата.

Модели трех типоразмеров позволяют выбрать требуемый набор завес для проема любой ширины.

• Низкий уровень шума
• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016
• Кнопка взведения защиты от перегрева легко доступна через фронтальную решетку
• Компактны и просты в установке
• Панель управления монтируется в корпус завесы или устанавливается в любом месте на стене
• Модель AC203C имеет шнур с вилкой, встроенную панель управления и термостат.

Сертификация: SEMKO и ГОСТ, стандарт CE.

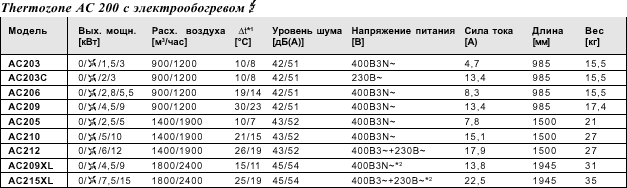

Технические характеристики:

Класс защиты AC200 без обогрева: (IP44), брызгозащищенное исполнение.

Сертификация: SEMKO и ГОСТ, стандарт CE.

*1) Δt = увеличение температуры проходящего воздуха при полной мощности и низком/полном расходе

*2) Силовой ввод производится раздельно на каждую группу контакторов.

Класс защиты AC 200 с электрообогревом: (IP21), от падающих капель.

Сертификация: SEMKO и ГОСТ, стандарт CE.

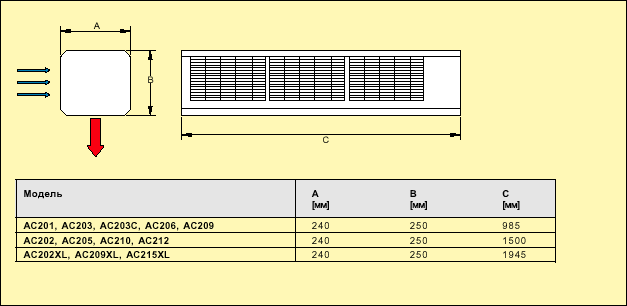

Размеры:

Расположение и установка:

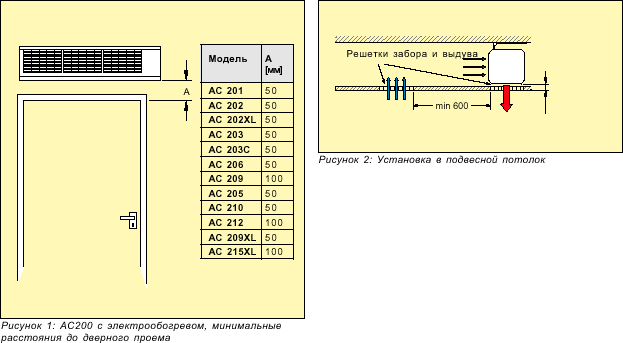

Воздушные завесы серии AС200 размещаются стационарно над проемом и могут крепиться на стену, к потолку, к балке или, в случае высоких потолков, на тросовой подвеске. Возможна установка в подвесной потолок. Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз. Миниальные расстояния от щели выдува до дверного проема и легко воспламеняющихся материалов для завес электрообогревом показаны на рисунке 1. Установка в подвесной потолок показана на рисунке 2. Для завес длиной 1,5 и 2 метра крепление выполняется в трех точках. При установке над широким проемом несколько завес располагаются вплотную друг к другу на всю его ширину и управляются с одного пульта.

Электроподключение AС 200:

Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки (6 x 29 мм), расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм². Для подключение приборов управления используются кабели сечением не более 6мм². Для завес с блоками электообогрева с выходной мощностью более 3кВт силовой ввод и подача напряжения на блок управления производятся на разные группы.
