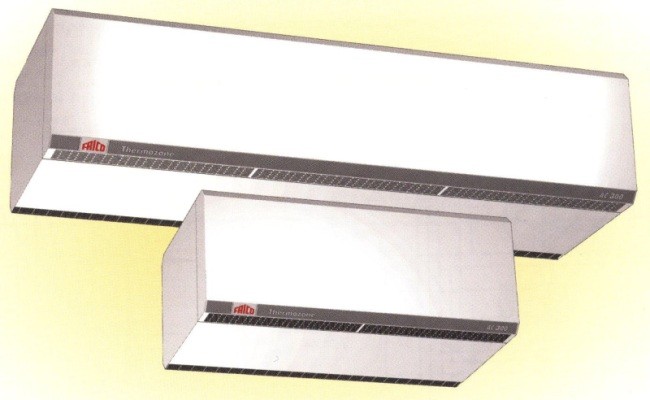

Воздушные завесы для дверей, серия AC 300/WAC 300

Группа воздушных завес Thermozone 300 состоит из серии АС без обогрева и с электрообогревом и серии WAC с подводом горячей воды. Модели этих серий предназначены для стационарной установки и защиты дверных и небольших воротных проемов высотой от 2,5 до 3,5 метров.

Обеспечивается эффективная защита от теплопотерь, предотвращается возникновение холодных сквозняков с одновременным энергосбережением и сохранением комфортной внутренней температуры.

В небольших промышленных помещениях завесы этой группы могут использоваться для осушки или как основной источник обогрева. Модели АС300 без обогрева помогут эффективно защитить помещения холодильных камер или кондиционируемых объемов от потерь охлажденного воздуха. При отсутствии места над воротным проемом завесы могут устанавливаться в вертикальную колонну сбоку от него. Возможен монтаж в подвесной потолок.

Несколько завес, устанавливаемых над широким премом на всю ширину или сбоку на всю его высоту, могут управляться с одного пульта и одним термостатом. Когда завесы надо отодвинуть от плоскости ворот (ворота с направляющими внутрь помещения), то используется специальная секция, вдоль которой скользят ворота, а щель выдува остается на минимальном расстоянии от ворот.

• Коррозионно-стойкий корпус из гальванизированного и покрашенного стального листа. Цветовой код: RAL 9016.
• Компактный дизайн.
• Существует возможность поворота завесы относительно монтажных скоб для смещения плоскости выдува под нужным углом
• Съемная нижняя панель обеспечивает легкий доступ к терминальному блоку и фильтру.

Сертификация: SEMKO и ГОСТ, стандарт CE.

Технические характеристики:

Класс защиты AC300 без обогрева: (IP24), брызгозащищенное исполнение.

Сертификация: SEMKO, ГОСТ, стандарт CE.

*1) Δt = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.

Класс защиты AC300 c электрообогревом:(IP24), брызгозащищенное исполнение.

Сертификация: SEMKO, ГОСТ, стандарт CE.

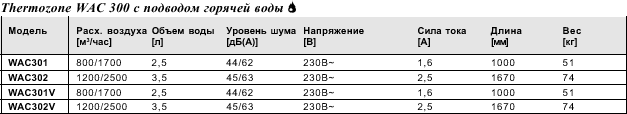

Модели WAC301V и WAC302V - для вертикальной установки.

Класс защиты WAC300 с подводом горячей воды: (IP24), брызгозащищенное исполнение.

Сертификация: SEMKO, ГОСТ, стандарт CE.

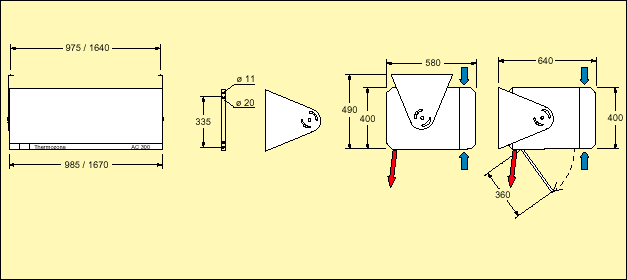

Размеры:

Расположение и установка:

Установка над дверями

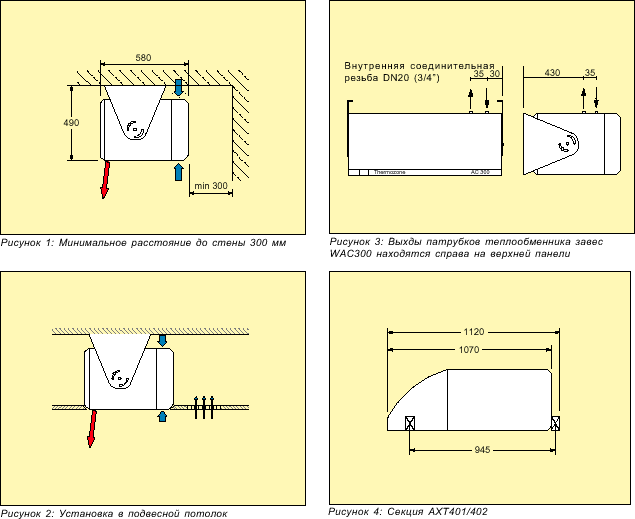

Завесы серии Thermozone AC/WAC300 могут быть закреплены на стене или потолке на монтажных скобах или вывешены на гибкой подвеске. Завеса, закрепленная на монтажных скобах, может быть повернута под необходимым углом. При монтаже в подвесной потолок (рис. 2) необходимо обеспечить нормальные условия циркуляции воздуха. Модели завес WAC301 и WAC302 с подводом горячей воды предназначены для установки над дверным проемом. Минимальные расстояния от щели выдува до дверного проема для завес с электрообогревом показаны на рис.1. При установке над широким проемом несколько завес располагаются вплотную друг к другу, перекрывая всю его ширину.

Установка над воротами с открыванием вверх

В случае установки завес над подъемными автоматическими воротами с открытием вверх-внутрь, завесы могут располагаться только на значительном удалении от створа ворот, что снижает эффективность их работы. Для приближения канала выдува к створу ворот используется специальная секция АХТ301/302, которая монтируется на завесу.

Установка вертикально сбоку от ворот

Когда, по разным причинам, горизонтальная установка завес невозможна или нежелательна, завесы устанавливаются в колонну сбоку от ворот, создавая боковой поток воздуха. Для крепления завес между собой и к полу применяются монтажные платы AVMP300. Для моделей с электрообогревом, минимальные установочные расстояния до дверного проема приведены на рис.1. Завесы, образующие колонну, должны перекрывать всю высоту проема и располагаться как можно ближе к створу ворот.

Электрическое подключение АС 300:

Завеса должна подключаться к сети через 3-х полюсной автомат защиты с воздушным зазором не менее 3мм. Подключение осуществляется кабелями с двойной изоляцией соответствующего сечения. Ввод кабелей в завесу производится через удаляемые выбивки, расположенные в верхней части корпуса (2 -ø38мм и 3 -ø29мм). Клеммы силового ввода рассчитаны на подводку кабеля макс. 16мм², а клеммы управления макс. 6 мм². Для завес с электрообогревом силовой ввод и запитка управления осуществляются раздельно.

Электрическое подключение W АС 300:

Завеса должна подключаться к сети через автомат защиты с воздушным зазором не менее 3мм. Подключение осуществляется кабелями с двойной изоляцией соответствующего сечения. Ввод кабелей в завесу производится через удаляемые выбивки ø29мм, расположенные в верхней части корпуса. Клеммная группа рассчитана на подключение кабелей сечением макс. 6 мм². Соединительные патрубки (DN20 (¾") с внутренней резьбой для подсоединения к магистрали, расположены в верхней части корпуса. Гибкие подводки длиной 0,8м входят в комплект поставки и рассчитаны на температуру воды до 100°С.
