Воздушные завесы для дверей, серия AD 200 A/E/W

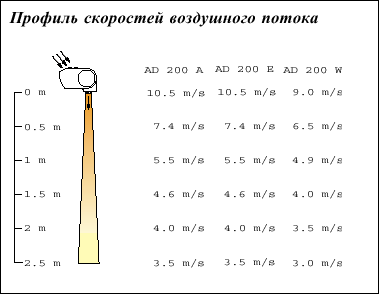

AD200A/E/W - это новые серии воздушных завес с современным дизайном, предназначенные для установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.
Завесы AD200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы AD 200A без блоков нагрева применяются для разделения зон с разной температурой при сохранении охлажденного или кондиционированного воздуха.
Благодаря компактности конструкции, завесы серии AD200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.
- Низкий уровень шума
- Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016, NCS 0500
- Скобы подвески имеют изменяемое межосевое расстояние.
- Компактны и просты в установке
- Кнопка взведения защиты от перегрева легко доступна через фронтальную решетку
Сертифицированы ГОСТ, стандарт CE.

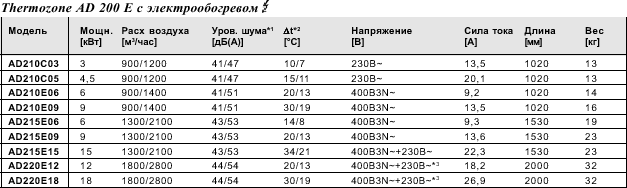

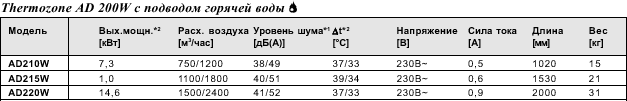

Технические характеристики:
*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
Стандарт CE
*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
*2) Δt = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.
*3) Силовой ввод производится раздельно на каждую группу контакторов.
Стандарт CE
*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
*2) Данные приведены для температуры воды 80/60°C и температуры воздуха на заборе +15°C.
Стандарт CE, класс защиты: IP24, брызгозащищенное исполнение.

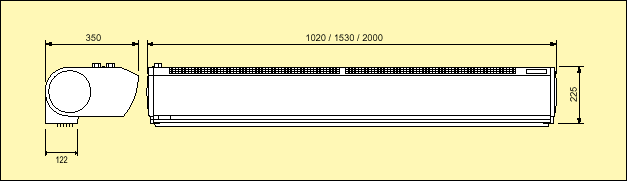

Размеры:
Расположение и установка:
Воздушные завесы Thermozone AD200A/E/W размещаются стационарно над проемом и могут крепиться на стену, к потолку, к балке или, в случае высоких потолков, на тросовой подвеске. В комплект поставки входят универсальные монтажные скобы для крепления к стене. Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз. Миниальные расстояния от щели выдува до дверного проема и легко воспламеняющихся материалов указаны в инструкции по эксплуатации. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. Для завес длиной 2м крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу на всю ширину и управляются с одного пульта. Для стандартных входных дверей рекомендуем модели воздушных завес серии ADA и AD200.
Электроподключение AD 200E:
Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки (6 x 29 мм), расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм². Для подключение приборов управления используются кабели сечением не более 6мм². Для завес с блоками электообогрева силовой ввод и подача напряжения на блок управления производятся на разные группы.
Электроподключение AD 200W:
Для подключения к электросети завесы снабжены кабелем с вилкой. Кабели от приборов управления подсоединяются к контактной группе завесы через удаляемую выбивку на верхней панели завесы. Штуцера патрубков теплообменника с внутренней резьбой DN15 (½") расположены там же.
