Автоматика для воздушных завес
Автоматические блоки управления позволяют существенно повысить комфорт в помещении при использовании воздушных завес и другого теплового оборудования, а также снизить расходы на коммунальные услуги (электроэнергию и тепло).
Поставляется в виде наборов для монтажа и включает в себя блок автоматического управления, концевой размыкатель и терморегулятор (опционально).
Тип блока автоматического управления должен выбираться исходя из типов завес, применяемых в проеме (см. табл.).
На каждый проем, для которого предусмотрено автоматическое управление воздушными завесами, устанавливается один блок управления и один концевой размыкатель (и, при необходимости, выносной терморегулятор) для управления всеми воздушными завесами данного проема.
Принцип работы автоматики ТРОПИК заключается в следующем: выставив положение переключателей на блоке автоматического управления, Вы программируете скорости воздушного потока и мощности электрического нагрева для всех воздушных завес некоторого проема для случаев открытой и закрытой двери (ворот). После этого автоматика безынерционно управляет переключением режимов завес для данного проема.
Мы настоятельно рекомендуем применять для автоматического регулирования температуры терморегулятор, который принудительно выключает воздушные завесы проема при достижении определённой, заранее установленной температуры в помещении при закрытых дверях. Это позволит еще более снизить расходы на электроэнергию (и тепло из магистрали для завес водяного нагрева), а также будет являться дополнительной тепловой защитой для воздушных завес с электрическим нагревом, устанавливаемых в небольших помещениях или тамбурах.
Концевые выключатели, используемые в комплекте с блоком автоматического управления

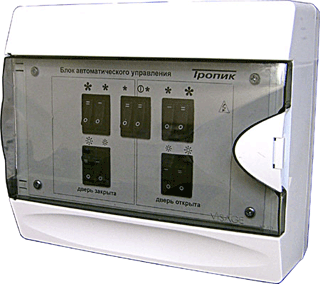

Особенности блоков автоматического управления ТРОПИК
- Степень защиты оболочки IP40.
- К любому блоку можно подключить выносной терморегулятор.
- Один блок можно подключить к нескольким однотипным завесам.
- Блоки соединяются с завесами кабелем с сечением проводов 0,5-0,75мм²
Пример использования автоматики ТРОПИК
Необходимо перекрыть завесой Т309Е часто открывающийся проём.
После установки завесы или при использовании уже существующей завесы Вы устанавливаете блок автоматического управления А 3Е, концевой размыкатель и дополнительный терморегулятор согласно прилагаемым электрическим схемам.
Теперь Вы сможете запрограммировать по Вашему выбору режим работы воздушной завесы при закрытой двери (например, полное выключение или 1-ая скорость вентилятора и 1-ая ступень нагрева) и при открытой двери (например, 2-ая скорость вентилятора и 1-ая ступень нагрева или 3-я скорость вентилятора и 2-ая ступень нагрева).
Выбор из всех доступных опций скоростей вентилятора завесы и ступеней нагрева может осуществляться исходя из погодных условий и/или предпочтений заказчика. Если в данной схеме температура в помещении около завесы при закрытой двери превысит некоторую предустановленную (например, 25°С, 18°С и.т.д.), то завеса полностью выключается. При открытии двери производится мгновенный автоматический переход на запрограммированный режим (временная задержка между временем срабатывания концевого размыкателя и поступлением теплого воздуха из сопла завесы не превосходит 1 секунды).
