Тепловые завесы для дверей высотой до 3,2м.

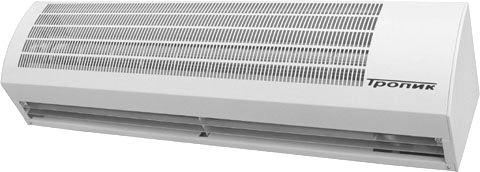

Серия Т - это средний класс завес, который занимает промежуточное положение между завесами легких серий и завесами промышленной серии. Корпус белый (оцинкованная сталь, порошковая краска), либо нержавеющая сталь (исполнение Techno).
Все завесы серии Т могут устанавливаться как вертикально, так и горизонтально.
Внутри серии Т завесы подразделяются на классы 100, 200, 300, которые указывают максимальную высоту установки завесы (технически классы определяются производительностью завесы по воздуху)
Завесы серии Т комплектуются выносным клавишным пультом управления 3Е либо радиоуправлением (доступно с завесами
Т2ххЕ15R).
В качестве опции предлагается выносной капиллярный или электронный терморегулятор.
Маркировка.
Первая цифра в маркировке обозначает класс завесы, две следующие - мощность нагрева, буква Е - электрический способ нагрева, буква W - нагрев горячей водой, буква А - завеса без нагрева. Затем число 10 для завесы длиной 1м, 15 для завесы 1,5м и 20, если завеса 2 м длиной.
Если используется радиоуправление, то добавляется буква R.
Например:
Т206Е10 - завеса класса Т200, электрическая мощность 6кВт, длина 1м, проводной клавишный пульт управления.
Т209Е15R - завеса класса Т200, электрическая мощность 9кВт, длина 1,5м, радиоуправление.
Крыльчатки вентиляторов Т серии установлены на подшипниках качения, что увеличивает срок службы и уменьшает шум при работе завесы.
В завесах длиной 1.5м используются крыльчатки и оригинальное техническое решение немецкой фирмы PUNKER, непрерывная длина рабочей зоны завесы составляет 1200мм.
В качестве нагревательных элементов используются "стич-элементы" производства немецкой фирмы EICHENAUER.
Стич-элементы, применяемые в тепловых завесах ТРОПИК, характеризует работа практически без инерции: нагрев за 1-2 секунды до полной мощности, и мгновенное остывание до безопасной температуры (в отличие от ТЭНов, которые выходят на режим несколько минут и также долго остывают из-за тепловой инерции). Это делает возможным и даже желательным использование концевых выключателей и автоматики. При открывании двери произойдет мгновенная подача теплого воздуха в проём двери, а при закрывании двери - прекращение нагрева либо включение пониженной мощности (в зависимости от настройки автоматики). При этом существенно снижаются затраты на электроэнергию и шумовое воздействие от постоянно работающей завесы.
В ситуации аварийного прекращения подачи электроэнергии при использовании стич-элементов происходит быстрое остывание устройства. Если же используются ТЭНы, после прекращения обдува температура на ТЭНах будет некоторое время возрастать, что может привести к срабатыванию термозащиты и даже повреждению оборудования.
Технические характеристики
| Модель | T204E10 | T206E10 | T209E10 | T207E15 | T209E15 | T214E15 | T209E20 | T212E20 | T218E20 |
| Мощность, кВт | 4,5 | 6 | 9 | 7 | 9 | 14 | 9 | 12 | 18 |
| Ступени мощности, кВт | 1,5 / 3 / 4,5 | 2 / 4 / 6 | 4,5 / 9 | 2,75 / 4,25 / 7 | 3,5 / 5,5 / 9 | 7 / 14 | 3 / 6 / 9 | 4 / 8 / 12 | 9 / 18 |
| Δt, °C при макс. мощности Vmax/Vmin * | 11 / 15 | 14 / 20 | 21 / 30 | 11 / 15 | 14 / 20 | 21 / 30 | 11 / 15 | 14 / 20 | 21 / 30 |
| Напряжение питания, В | 220 / 380В 50Гц | 220 / 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц | 380В 50Гц |
| Максимальный ток, А | 21 / 7 | 27 / 9 | 13,6 | 12,5 | 16 | 25 | 14 | 18 | 27 |
| Сечение сетевого кабеля, мм² (медного) | 3 х 4,0 / 5 х 2,5 |
3 х 4,0 / 5 х 2,5 |
5 х 2,5 | 5 х 2,5 | 5 х 2,5 | 5 х 4,0 | 5 х 2,5 | 5 х 4,0 | 5 х 4,0 |
| Сечение кабеля ПДУ, мм² (медного) | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 | 7 х 0,75 |
| Автомат защиты, А | 25 / 16 | 32 / 16 | 20 | 16 | 20 | 32 | 20 | 25 | 32 |
| Скорость потока воздуха, макс, м/с | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Производительность, макс / мин, м³/ч | 1300 / 900 |
1300 / 900 |
1300 / 900 |
1900 / 1300 |
1900 / 1300 |
1900 / 1300 |
2600 / 1800 |
2600 / 1800 |
2600 / 1800 |
| Ширина, мм | 1000 | 1000 | 1000 | 1510 | 1510 | 1510 | 2000 | 2000 | 2000 |
| Глубина, мм | 213 | 213 | 213 | 213 | 213 | 213 | 213 | 213 | 213 |
| Высота, мм | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Вес (нетто / брутто), кг | 10,4 / 11,4 | 10,4 /11,4 | 12,3 / 13,1 | 14,5 / 15,6 | 14,5 / 15,6 | 15,0 / 16,1 | 20,6 / 22,1 | 20,6 / 22,1 | 22,5 / 24,0 |
| Максимальная высота установки, м |
3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Уровень шума на расстоянии 5 м, дБ не более |
56 | 56 | 56 | 57 | 57 | 57 | 58 | 58 | 58 |
* В таблице приведены результаты измерений ΔТ при нормальных климатических условиях и номинальном напряжении электросети. При изменении условий эксплуатации от указанных выше, ΔТ может изменяться ± 25%

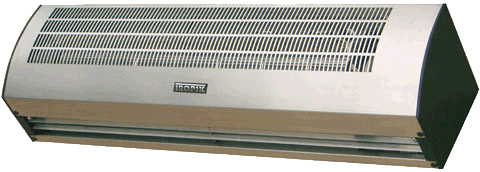

Интерьерные завесы серии Techno, корпус из полированной нержавеющей стали
Все завесы с исполнением Techno по характеристикам идентичны стандартным завесам серии T.
