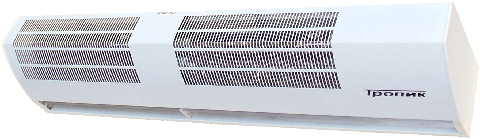

Тепловые завесы для дверей высотой до 2,5м. Серия Т100Е - это средний класс завес, который занимает промежуточное положение между завесами легких серий и завесами промышленной серии. Корпус белый (оцинкованная сталь, порошковая краска), либо нержавеющая сталь (исполнение Techno).
Все завесы серии Т100Е могут устанавливаться как вертикально, так и горизонтально.
Маркировка.
Первая цифра в маркировке обозначает класс завесы, две следующие - мощность нагрева, буква Е - электрический способ нагрева, буква W - нагрев горячей водой, буква А - завеса без нагрева. Затем число 10 для завесы длиной 1м, 15 для завесы 1,5м и 20, если завеса 2 м длиной.
Например:
Т106Е10 - завеса класса Т100Е, электрическая мощность 6кВт, длина 1м.
В качестве нагревательных элементов используются "стич-элементы" производства немецкой фирмы EICHENAUER.
Стич-элементы, применяемые в тепловых завесах ТРОПИК, характеризует практически безынерционная работа: нагрев за 1-2 секунды до полной мощности, и мгновенное остывание до безопасной температуры (в отличие от ТЭНов, которые выходят на режим несколько минут и также долго остывают из-за тепловой инерции). Это делает возможным и даже желательным использование концевых выключателей и автоматики. При открывании двери произойдет мгновенная подача теплого воздуха в проём двери, а при закрывании двери - прекращение нагрева либо включение пониженной мощности (в зависимости от настройки автоматики). При этом существенно снижаются затраты на электроэнергию и шумовое воздействие от постоянно работающей завесы.
В ситуации аварийного прекращения подачи электроэнергии при использовании стич-элементов происходит быстрое остывание устройства. Если же используются ТЭНы, после прекращения обдува температура на ТЭНах будет некоторое время возрастать, что может привести к срабатыванию термозащиты и даже повреждению оборудования.
Технические характеристики
| Модель | Т103Е10 | Т105Е10 | Т106Е10 | Т104Е15 | Т107Е15 | Т109Е15 | Т106Е20 | Т110Е20 | Т112Е20 |
| Мощность, кВт | 3 | 5 | 6 | 4,5 | 7,5 | 9 | 6 | 10 | 12 |
| Ступени мощности, кВт | 1,5 / 3 | 2,5 / 5 | 3 / 6 | 2,25 / 4,5 | 3,75 / 7,5 | 4,5 / 9 | 3 / 6 | 5 / 10 | 6 / 12 |
| Δt, °C при макс. мощности Vmax / Vmin | 15 / 18 | 24 / 30 | 30 / 37 | 15 / 18 | 24 / 30 | 30 / 37 | 15 / 18 | 24 / 30 | 30 / 37 |
| Напряжение питания, В | 220В 50Гц | 220 / 380В 50Гц | 220 / 380В 50Гц | 220 / 380В 50Гц | 380В 50Гц | 380В 50Гц | 220 / 380В 50Гц | 380В 50Гц | 380В 50Гц |
| Максимальный ток, А | 14 | 23 / 11 | 27 / 14 | 21 / 7 | 11 | 14 | 27 / 14 | 17 | 21 |
| Сечение сетевого кабеля, мм² (медного) | 3 х 2,5 | 3 х 4,0 / 5 х 2,5 |
3 х 4,0 / 5 х 2,5 |
3 х 4,0 / 5 х 2,5 |
5 х 2,5 | 5 х 2,5 | 3 х 4,0 / 5 х 2,5 |
5 х 4,0 | 5 х 4,0 |
| Сечение кабеля ПДУ, мм² (медного) | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 | 7 х 0,5 |
| Автомат защиты, А | 16 | 25 / 16 | 32 / 20 | 25 / 16 | 16 | 20 | 32 / 20 | 25 | 25 |
| Скорость потока воздуха, макс, м/с | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Производитель-ность, макс / мин, м³/ч | 920 / 700 | 920 / 700 | 920 / 700 | 1380 / 1050 | 1380 / 1050 | 1380 / 1050 | 1840 / 1400 | 1840 / 1400 | 1840 / 1400 |
| Ширина, мм | 1060 | 1060 | 1060 | 1530 | 1530 | 1530 | 2000 | 2000 | 2000 |
| Глубина, мм | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| Высота, мм | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Вес (нетто / брутто), кг | 8 / 9,7 | 8 / 9,7 | 8 / 9,7 | 11,1 / 13,6 | 11,1 / 13,6 | 11,1 / 13,6 | 13,5 / 16,7 | 13,5 / 16,7 | 13,5 / 16,7 |
| Макс. высота установки, м |
2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| Уровень шума на расстоянии 5 м, дБ не более |
51 | 51 | 51 | 53 | 53 | 53 | 54 | 54 | 54 |
В таблице приведены результаты измерений ΔТ при нормальных климатических условиях и номинальном напряжении электросети. При изменении условий эксплуатации от указанных выше, ΔТ может изменяться ± 25%.

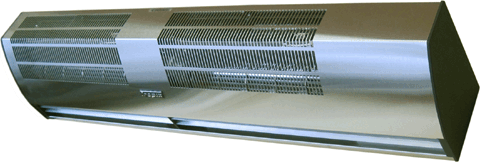

Интерьерные завесы серии Techno, корпус из полированной нержавеющей стали
Все завесы с исполнением Techno по характеристикам идентичны стандартным завесам серии T100NOVA.
