Центробежные насосы Джамбо
Описание
Электрические насосы центробежные серии "ДЖАМБО" являются поверхностными, со встроенным эжектором. Они сочетают в своем устройстве преимущества всех видов центробежных насосов с практичностью самовсасывающих моделей.
Встроенный внутренний эжектор с системой труб Вентури обеспечивает хорошие условия всасывания на входе в насос-автомат "ДЖАМБО" и позволяет создать высокое давление на выходе. Центробежный насос данной серии позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистоте и наличию растворенных газов.

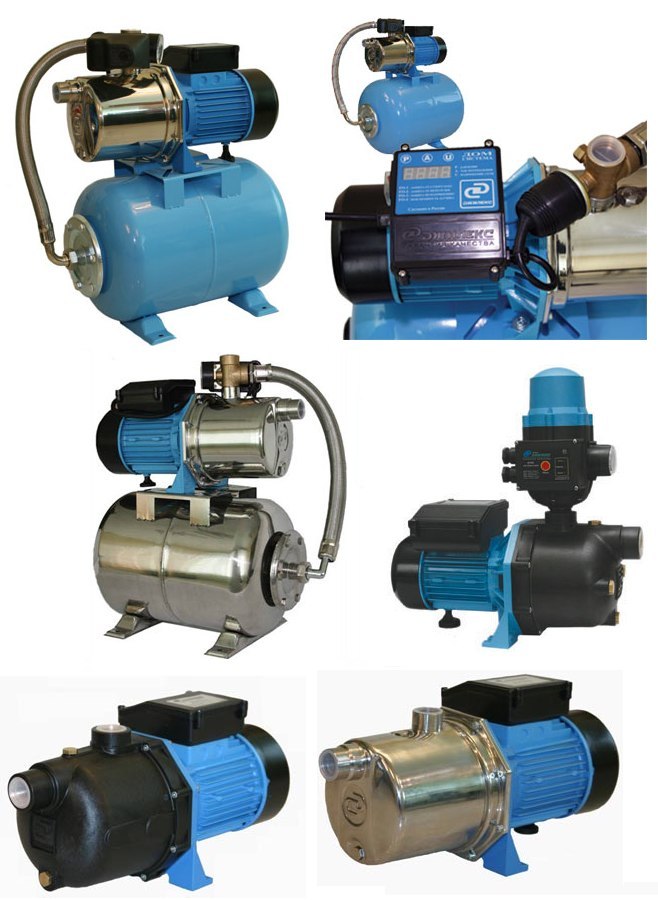

Модели насосов "ДЖАМБО"
Центробежные насосы "ДЖАМБО 60/35 П", а так же "ДЖАМБО 70/50 П" имеют корпус, выполненный из стеклонаполненного полипропилена с закладными резьбовыми деталями из латуни.
У центробежных насосов "ДЖАМБО 60/35 Н", "ДЖАМБО 60/45", "ДЖАМБО 70/50 Н", корпус выполнен из нержавеющей стали. Корпус насосов "ДЖАМБО 60/35" полностью выполнен из чугуна. Рабочее колесо и проточный блок "направляющий аппарат - трубка Вентури - сопло" выполнены из износостойких пластических материалов. Переходной фланец выполнен из алюминия, но со стороны насосной части он отделен от контакта с водой задней крышкой из пластмассы.
Для предотвращения внешних утечек из насосной части применены графито-керамические торцевые уплотнения. Благодаря свойству самосмазывания вследствие сочетания гидродинамического и капиллярного эффектов уплотнения центробежные насосы являются практически вечными.
Электродвигатель - асинхронный короткозамкнутый, состоит из статора, подшипниковых щитов, короткозамкнутого ротора и коробки выводов, в которой находится конденсатор и клеммные колодки для соединения выводных концов электродвигателя с питающим кабелем.
Статор электродвигателя защищен термопротектором, отключающим электродвигатель при перегреве обмотки. Он так же охлаждается вентилятором, расположенным на заднем конце ротора. Автоматическая водоподъемная установка предназначена для бесперебойного водоснабжения в автоматическом режиме коттеджей, дач, ферм и других потребителей. При этом насосная станция "ДЖАМБО" автоматически поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями.
Насосы-автоматы "ДЖАМБО" различают по принципу управления: по давлению и по потоку.
Насос-автомат с системой автоматического управления по давлению ("ДЖАМБО 60/35", "ДЖАМБО 60/35 П-24", "ДЖАМБО 60/ 35 Н-24", "ДЖАМБО 60/45", "ДЖАМБО 70/50 П-24", "ДЖАМБО 70/50 Н-24") состоит из поверхностного насоса, горизонтального, объемом 24 л, гидроаккумулятора, реле давления, манометра, соединительной арматуры и электрошнура с вилкой.
Модель "ДЖАМБО 70/50 П-50", "ДЖАМБО 70/50 Н-50" вместо 24 л горизонтального гидроаккумулятора комплектуется 50 л горизонтальным гидроаккумулятором.
Модели "ДЖАМБО 70/50 П-50 ДОМ", "ДЖАМБО 70/50 Н-50 ДОМ" состоят из поверхностного насоса со встроенным контроллером управления, датчика давления, гидроаккумулятора, соединительной арматуры и электрошнура с вилкой.
При этом системы автоматизированного водоснабжения (насосные станции) "ДЖАМБО ДОМ" обеспечивают:
- Плавный пуск:
- значительно снижаются пусковые токи;
- предотвращается гидроудар при пуске насоса;
- снижается механические нагрузки на насос и обратный клапан;
- Поддержание диапазона давления по заданным значениям;
- Защиту от "сухого хода" и неуправляемой непрерывной работы;
- Защиту от перегрузки по току;
- Защиту от перепадов напряжения;
- Экономию электроэнергии.
Насос-автомат с системой автоматического управления по потоку ("ДЖАМБО 60/35 П-К", "ДЖАМБО 60/35 П-К") состоит из поверхностного насоса и блока автоматики (автоматического устройства), контролирующего наличие потока и его величину (защита от "сухого хода"). Также блок автоматики реагирует на нижний порог давления воды в системе.
Технические характеристики
| Тип | Мощность, кВт | Параметр | При напоре 5 м | При напоре 10 м | При напоре 15 м | При напоре 20 м |
| Насос поверхностный Джамбо 60/35П | 0,6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос поверхностный Джамбо 60/35Н | 0.6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос поверхностный Джамбо 70/50П | 1,1 | Подача, л/мин. | 65 | 61 | 57 | 53 |
| Насос поверхностный Джамбо 70/50Н | 1.1 | Подача, л/мин. | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 60/35 | 0.6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос-автомат Джамбо 60/35П-24 | 0,6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос-автомат Джамбо 60/35Н-24 | 0,6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос-автомат Джамбо 60/35П-К | 0,6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос-автомат Джамбо 60/35Н-К | 0,6 | Подача, л/мин | 55 | 48 | 40 | 29 |
| Насос-автомат Джамбо 70/50 П-24 | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-24 | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-24 Н | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 П-50 | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-50 | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-50 Н | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 П-50 ДОМ | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-50 ДОМ | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Насос-автомат Джамбо 70/50 Н-50 Н ДОМ | 1.1 | Подача, л/мин | 65 | 61 | 57 | 53 |
| Тип | При напоре 25 м | При напоре 30 м | При напоре 35 м | При напоре 40 м | При напоре 45 м | Гидроаккумулятор |
| Насос поверхностный Джамбо 60/35П | 18 | 8 | ||||
| Насос поверхностный Джамбо 60/35Н | 18 | 8 | ||||
| Насос поверхностный Джамбо 70/50П | 46 | 37 | 26 | 16 | 7 | |
| Насос поверхностный Джамбо 70/50Н | 46 | 37 | 26 | 16 | 7 | |
| Насос-автомат Джамбо 60/35 | 18 | 8 | 24л., углеродистая сталь | |||
| Насос-автомат Джамбо 60/35П-24 | 18 | 8 | 24л., углеродистая сталь | |||
| Насос-автомат Джамбо 60/35Н-24 | 18 | 8 | 24л., углеродистая сталь | |||
| Насос-автомат Джамбо 60/35П-К | 18 | 8 | ||||
| Насос-автомат Джамбо 60/35Н-К | 18 | 8 | ||||
| Насос-автомат Джамбо 70/50 П-24 | 46 | 37 | 26 | 16 | 7 | 24 л, углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-24 | 46 | 37 | 26 | 16 | 7 | 24 л, углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-24 Н | 46 | 37 | 26 | 16 | 7 | 24 л, нержавеющая сталь |
| Насос-автомат Джамбо 70/50 П-50 | 46 | 37 | 26 | 16 | 7 | 50 л., углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-50 | 46 | 37 | 26 | 16 | 7 | 50 л., углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-50 Н | 46 | 37 | 26 | 16 | 7 | 50 л, нержавеющая сталь |
| Насос-автомат Джамбо 70/50 П-50 ДОМ | 46 | 37 | 26 | 16 | 7 | 50 л, углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-50 ДОМ | 46 | 37 | 26 | 16 | 7 | 50 л, углеродистая сталь |
| Насос-автомат Джамбо 70/50 Н-50 Н ДОМ | 46 | 37 | 26 | 16 | 7 | 50 л, нержавеющая сталь |
